عندما يكون استهلاك مياه البحر الموثوق به ضروريًا للتبريد ومكافحة الحرائق وغسل سطح السفينة وغيرها من الخدمات على متن السفينة،اوتييوفر أمضخة مياه البحر الغاطسة للسفينةمصممة للبيئات البحرية الصعبة. إن تكوينها المغمور بالكامل، وبنيتها المقاومة للتآكل، وقدرات التشغيل المرنة تجعلها حلاً عمليًا للسفن التجارية وسفن الصيد والمرافق البحرية ومشاريع الهندسة البحرية.
يجب أن يعمل نظام مياه البحر الخاص بالسفينة بشكل موثوق على الرغم من التعرض المستمر للمياه المالحة، ومساحة التركيب المحدودة، والاهتزاز، وظروف التشغيل المتغيرة. مصممة بشكل صحيحمضخة مياه البحر الغاطسة للسفينةيمكن معالجة هذه التحديات عن طريق وضع وحدة الضخ مباشرة في مصدر مياه البحر، مما يقلل من متطلبات أنابيب السحب ويلغي الحاجة إلى غرفة ضخ منفصلة في المنشآت المناسبة.
تُستخدم مياه البحر على نطاق واسع على متن السفن لأنها متاحة بسهولة ويمكن أن تدعم العديد من الأنظمة الأساسية. ومع ذلك، تحتوي مياه البحر أيضًا على أملاح مذابة ومواد أخرى يمكنها تسريع عملية التآكل والتأثير على متانة المعدات. ولذلك يجب اختيار معدات الضخ وفقًا للمتطلبات الهيدروليكية والبيئة البحرية.

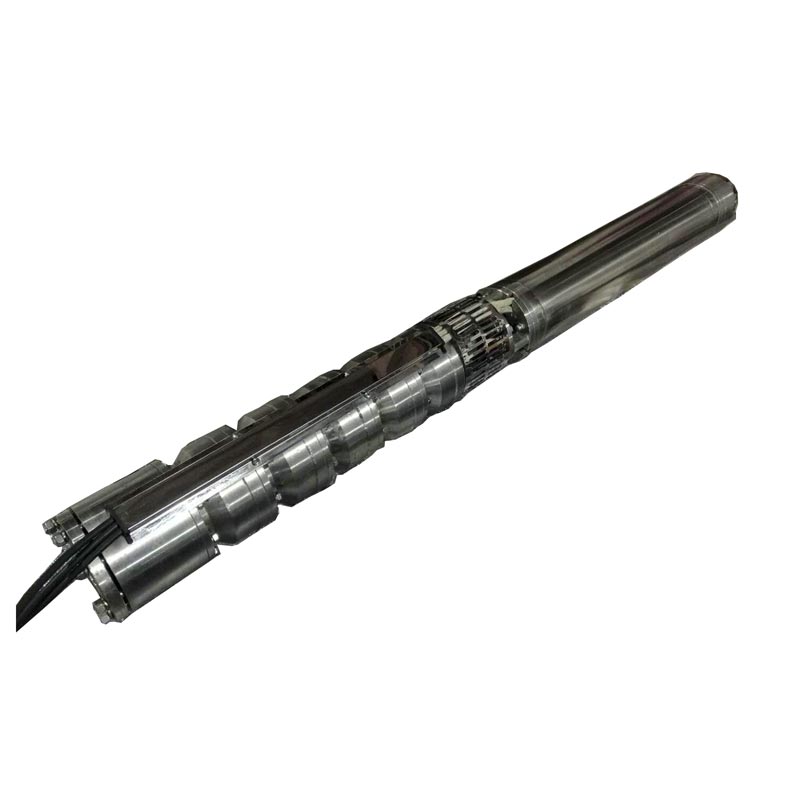

A مضخة مياه البحر الغاطسة للسفينةتم تصميمه للعمل أثناء غمره بالكامل في مياه البحر. بدلاً من سحب المياه من خلال ترتيب سحب طويل إلى مضخة مثبتة عن بعد، يمكن وضع المضخة مباشرة على مصدر مياه البحر. يمكن لهذا التكوين تبسيط نظام السحب والمساعدة في الاستفادة بشكل أفضل من المساحة القيمة على متن الطائرة.
بالنسبة لمشغلي السفن، فإن الفوائد الرئيسية لا تتمثل في مجرد قدرة الضخ. الموثوقية، وتوافق المواد، والختم، والتكوين الكهربائي، وظروف التثبيت، وإمكانية الوصول إلى الصيانة، ومتطلبات التصنيف يمكن أن تؤثر جميعها على الأداء العام لنظام مياه البحر.
مبدأ التشغيل الأساسي واضح ومباشر. يتم تركيب المضخة الغاطسة والمحرك تحت الماء، وتولد المكره الضغط المطلوب لتحريك مياه البحر عبر خط أنابيب التفريغ. نظرًا لأن وحدة الضخ موضوعة بالقرب من مصدر المياه، يمكن أن يكون ترتيب السحب أقصر ويمكن تكييف النظام مع الأوعية التي تكون مساحة التركيب فيها محدودة.
قد يشتمل التكوين البحري النموذجي على جسم مضخة مقاوم للتآكل، ودافع، وعمود، ومبيت المحرك، وختم ميكانيكي، ووصلة تفريغ، وصمام فحص، ومعدات كهربائية/تحكم داعمة. يعتمد الترتيب المحدد على تصميم السفينة والمتطلبات الهيدروليكية.
يعد هذا التصميم مفيدًا بشكل خاص عندما تحتاج السفينة إلى دوران موثوق لمياه البحر دون تخصيص مساحة داخلية زائدة للبنية التحتية التقليدية للضخ.
واحدة من أهم المزايا هي التكوين المغمور بالكامل. نظرًا لأن المضخة تعمل تحت الماء، فقد لا تكون هناك حاجة إلى غرفة مضخة منفصلة للتطبيقات المناسبة. وهذا يمكن أن يقلل من أثر المعدات الموجودة على متن الطائرة ويوفر مرونة أكبر عند تصميم أنظمة سحب مياه البحر.
يجب أن تتحمل المضخات البحرية الاتصال لفترة طويلة بمياه البحر. تقدم AOTE خيارات المواد بما في ذلك SS316L، والفولاذ المقاوم للصدأ 904L، والفولاذ المقاوم للصدأ المزدوج 2205/2507، والبرونز. ويتم اختيار هذه المواد وفقاً للمقاومة المطلوبة وظروف المشروع.
وفقا لمعلومات المنتج، يمكن تكوين مضخة السفينة لإمدادات الطاقة من380 فولت إلى 10,000 فولت تيار متردد عند 50/60 هرتز. يتيح هذا النطاق الواسع المطابقة الكهربائية الخاصة بالمشروع بدلاً من إجبار كل سفينة على استخدام نفس التكوين.
بالنسبة للمنشآت البحرية الكبيرة، يمكن أن تصل القدرة المحددةتدفق 10,000 متر مكعب/ساعةوحتىرأس 1000 م، اعتمادًا على النموذج المحدد وتكوين المشروع. يظل الاختيار الهيدروليكي المناسب ضروريًا لأن الأداء الفعلي يعتمد على نقطة التشغيل المطلوبة.
بالنسبة للمشاريع البحرية، يعد الامتثال لمتطلبات التصنيف المعمول بها أحد الاعتبارات الشرائية المهمة. تتوفر مضخة سفينة AOTE مع خيارات الاعتماد المرتبطة بجمعيات التصنيف البحري الكبرى، بما في ذلك ABS وDNV وCCS، وفقًا للمشروع والنموذج المحدد.
يمكن أن يؤدي اختيار مضخة مياه البحر البحرية التي تعتمد فقط على قوة المحرك إلى نظام غير مناسب. يجب على المشترين تقييم ظروف التشغيل الهيدروليكية والبيئية الكاملة قبل تقديم الطلب.
| المعلمة | القدرة المرجعية / الخيار | لماذا يهم؟ |
|---|---|---|
| مزود الطاقة | 380 فولت - 10,000 فولت تيار متردد، 50/60 هرتز | يجب أن يتطابق مع النظام الكهربائي للسفينة |
| معدل التدفق | ما يصل إلى 10000 متر مكعب / ساعة | يحدد القدرة على توصيل مياه البحر |
| الحد الأقصى للرأس | يصل إلى 1000 م | يجب التغلب على المقاومة الساكنة وخطوط الأنابيب |
| خيارات المواد | SS316L، 904L، دوبلكس 2205/2507، برونزي | يؤثر على مقاومة التآكل وعمر الخدمة |
| تثبيت | مغمورة بالكامل | يدعم التخطيطات البحرية الموفرة للمساحة |
| ختم | الختم الميكانيكي | يساعد على حماية المكونات الداخلية أثناء التشغيل |
| شهادة | ABS، DNV، CCS والموافقات الأخرى المعمول بها | يدعم متطلبات الامتثال للمشروع البحري |
ويجب التعامل مع هذه الأرقام على أنها قدرات على مستوى المنتج وليس على أنها أداء مضمون لكل طراز. يجب أن يعتمد الاختيار النهائي للمضخة على التدفق المطلوب، والرأس، وخصائص مياه البحر، ودرجة حرارة التشغيل، وعمق التركيب، والإمدادات الكهربائية، والمتطلبات الخاصة بالسفينة.
يعد اختيار المواد أحد أهم العوامل عند شراء مضخة مياه البحر. يمكن لبيئات المياه المالحة أن تخلق ظروف تآكل شديدة، خاصة عندما تعمل المعدات بشكل مستمر.
تسرد معلومات منتج AOTE العديد من خيارات المواد:
لا ينبغي اختيار المادة الصحيحة بناءً على السعر فقط. ينبغي أخذ تركيبة مياه البحر، ومدة التشغيل، ودرجة الحرارة، والتوافق الجلفاني، والأحمال الميكانيكية، ومتطلبات الصيانة في الاعتبار أثناء الهندسة.
يمكن للمضخة الغاطسة البحرية أن تدعم العديد من الوظائف المتعلقة بمياه البحر. تشمل التطبيقات النموذجية ما يلي:
وبالتالي، يمكن لنفس تقنية المضخة الأساسية أن تخدم أنواعًا مختلفة من السفن، بشرط أن يتم تصميم النموذج المحدد بشكل صحيح ليناسب ظروف التشغيل المطلوبة.
أبلغت AOTE عن تطبيق سفينة في إندونيسيا باستخدام ملفمضخة مياه البحر الغاطسة للسفينة. يوضح التكوين المذكور كيف يمكن مطابقة المضخة مع نقطة تشغيل كهربائية وهيدروليكية محددة بدلاً من الاعتماد على المواصفات العامة.
| معلمة المشروع | القيمة المبلغ عنها |
|---|---|
| طلب | السفينة في اندونيسيا |
| نموذج | AT300QH227-116/110 كيلو واط |
| كهرباء | 460 فولت / 60 هرتز |
| التدفق المقدر | 1,000 جالون في الدقيقة |
| الرأس المقدر | 380 قدم |
| قوة | 110 كيلو واط |
يوضح هذا المثال لماذا يجب أن تأخذ عملية اختيار المضخة الاحترافية في الاعتبار نقطة التشغيل الكاملة. يجب أن يعمل الجهد الكهربائي والتردد والتدفق والرأس وقوة المحرك وبيئة التثبيت ومتطلبات الوعاء معًا كنظام واحد.
لأصحاب السفن وفرق المشتريات الذين يبحثون عن مصدر موثوقمضخة مياه البحر الغاطسة للسفينةالمورد، يمكن لقائمة المراجعة التالية أن تساعد في تقليل مخاطر الاختيار:
يجب أن يكون المصنع المؤهل قادرًا على مناقشة اختيار المضخة من منظور الهندسة الهيدروليكية والبحرية. وهذا مهم بشكل خاص للسفن الكبيرة والمشاريع البحرية حيث يمكن أن يؤدي فشل المعدات إلى عواقب تشغيلية كبيرة.
للمشترين مقارنة أالصين المصنعةأو المورد المحلي أو مزود المعدات البحرية الدولي، يجب تقييم الدعم الفني والقدرة على التخصيص جنبًا إلى جنب مع سعر الشراء الأولي. يمكن للمضخة ذات الحجم الصحيح والمصممة للتطبيق أن توفر قيمة أكبر على المدى الطويل من الوحدة منخفضة التكلفة التي لا تتوافق مع متطلبات تشغيل السفينة.
يتم استخدامه بشكل أساسي لتزويد وتوزيع مياه البحر لتبريد السفن ومكافحة الحرائق وغسل الأسطح وتطبيقات المرافق البحرية الأخرى.
يمكن للتكوين الغاطس أن يعمل مباشرة في مصدر مياه البحر، مما قد يقلل من أنابيب السحب، وتعقيد التركيب، ومتطلبات المساحة على متن السفينة.
تشمل الخيارات الشائعة الفولاذ المقاوم للصدأ SS316L، والفولاذ المقاوم للصدأ 904L، والفولاذ المقاوم للصدأ المزدوج 2205/2507، والبرونز. تعتمد المادة المناسبة على ظروف مياه البحر ومتطلبات المشروع.
نعم. اعتمادًا على المشروع، يمكن تخصيص المعلمات مثل التدفق والرأس والجهد وقوة المحرك والمواد وترتيب التثبيت لتلبية متطلبات السفينة المحددة.
قد تتطلب المشاريع البحرية موافقات التصنيف مثل ABS أو DNV أو CCS. تعتمد الشهادة المطبقة على السفينة ومواصفات المشروع ومتطلبات التصنيف وتكوين المعدات المختارة.
موثوقةمضخة مياه البحر الغاطسة للسفينةيجمع بين الأداء الهيدروليكي، ومقاومة التآكل، والختم تحت الماء، والتوافق الكهربائي، والهندسة البحرية. يمكن أن يكون هيكلها المغمور بالكامل ذا قيمة خاصة عندما تكون المساحة على متن السفينة محدودة، في حين توفر خيارات المواد مثل SS316L و904L والفولاذ المقاوم للصدأ المزدوج والبرونز المرونة لبيئات مياه البحر المختلفة.
بفضل القدرات التي تمتد إلى تطبيقات التدفق العالي والتطبيقات ذات الرأس العالي، بالإضافة إلى الخيارات الكهربائية والمادية القابلة للتكوين، يمكن لـ AOTE توفير حلول موجهة نحو المشاريع للسفن التجارية وسفن الصيد والمرافق البحرية والتطبيقات البحرية الأخرى. إذا كنت تختار مضخة لسفينة جديدة، أو مشروع بديل، أو ترقية النظام البحري،اتصل بنامع التدفق المطلوب والرأس والجهد وظروف مياه البحر وتفاصيل التثبيت للحصول على الحل الفني وعرض الأسعار المناسبين.
