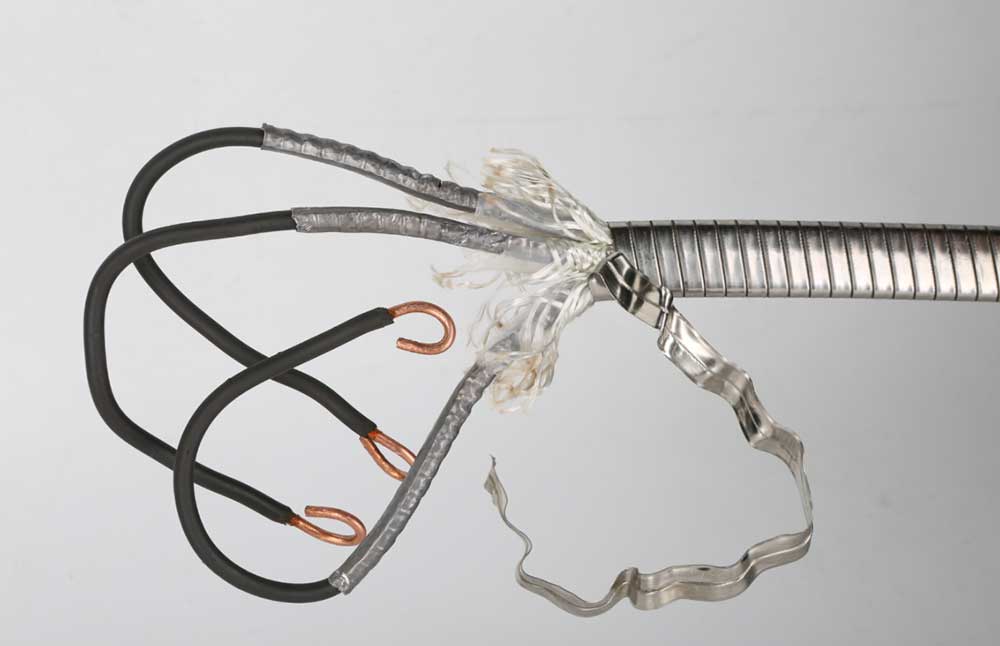

هذاكابل الطاقةعبارة عن كبل مطابق مخصص لـ ESPs، حيث يتم توصيل أحد طرفيه بكابل الرصاص والطرف الآخر بصندوق التوصيل السطحي، مما يوفر دعمًا موثوقًا لنقل الطاقة للمعدات. يتم تصنيف الكابل حسب الشكل المقطعي للموصل، وهو متوفر في نوعين هيكليين: دائري ومسطح. هيكلها من الداخل إلى الخارج بالترتيب التالي: موصل نحاسي مستدير صلب (أو مجدول)، طبقة عازلة، طبقة غمد، طبقة مضفرة (طبقة غمد خارجية، طبقة تعبئة)، وطبقة واقية لتصفيح الشريط الفولاذي.
المعيار الدولي: ISO 13628، IEEE 1017، IEEE1018، IEEE1019
المعيار الوطني: GB/T 16750
معايير الصناعة: API RP 11S1، API RP 11S5، API RP 11S6
معيار المؤسسة: AT-ST-008
● تيار الحمل العالي
●مقاومة درجات الحرارة العالية
●تركيب سهل وموثوق
● مقاومة التآكل
| سلسلة AWG | مساحة المقطع العرضي (مم2) | العدد الأساسي | عدد الخيوط / القطر الاسمي للخيط المفرد (مم) | فئة الجهد المقنن (كيلو فولت) | درجة حرارة التشغيل (درجة مئوية/درجة فهرنهايت) |
| الفريق العامل المخصص7 | 10 | 3 | 1/3.67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54، 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35، 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25، 7/3.16 |
كابل دائري
| شفرة | توضيح | الاختصارات | شفرة | توضيح | الاختصارات |
| مادة الطبقة العازلة | مادة طبقة التدريع | ||||
| P | مادة البولي بروبيلين (بما في ذلك مادة البولي بروبيلين المعدلة) | ب (مب) | - | الشريط الصلب المجلفن | ضريبة السلع والخدمات |
| E | مطاط الإيثيلين والبروبيلين | إبدم | M | شريط مونيل | ماجستير |
| YJ | البولي إيثيلين المتقاطع | XLPE | X | شريط من الفولاذ المقاوم للصدأ | SS316 |
| أنتم | فيلم مركب بوليميد-F46 + عزل مركب من مطاط الإيثيلين والبروبيلين | بي-فيب/إبدم | |||
| YF | فيلم مركب بوليميد-F46 + عزل مركب من مطاط البيرفلوروإيثيلين والبروبيلين | بي-فيب | |||
| مادة طبقة غمد | طبقة الجديلة (طبقة الحشو) | ||||
| Q | سبائك الرصاص | سبائك الرصاص | بولي تترافلوروإيثيلين | بتف | |
| E | مطاط الإيثيلين والبروبيلين | إبدم | |||
| H | البولي إيثيلين المكلور سلفونات | CSM | شريط ألياف الأراميد | خلف | |
| F | بيرفلوروإيثيلين البروبيلين | محطة إثراء الوقود | شريط ألياف النايلون | نفت | |
| N | مطاط النتريل | نبر | مادة البولي بروبيلين (طبقة وسادة مقاومة للزيت) | ص | |
| سلسلة AWGS | البعد الأقصى | |||||
| كابل مسطح (مم × مم) | كابل كروي (مم 2) | كابل MLE (مم × مم) | ||||
| 3 كيلو فولت | 6 كيلو فولت | 3 كيلو فولت | 6 كيلو فولت | 3 كيلو فولت | 6 كيلو فولت | |
| الفريق العامل المخصص7 | - | - | - | - | 11.5×28.5 | 12.5×32 |
| AWG6 | 14.5×37.5 | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13.5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
A1: تم تصميم كابل المضخة الغاطسة المخصص لتوفير نقل موثوق للطاقة في البيئات تحت الماء. بالمقارنة مع الكابلات الكهربائية القياسية، فهي تتميز بعزل معزز للماء، وبنية مرنة ومقاومة للرطوبة، مما يسمح بالتشغيل المستقر في الآبار العميقة، وأنظمة الصرف الصحي وغيرها من التطبيقات المغمورة.
ج2: تُفضل الكابلات المسطحة في العديد من التطبيقات الغاطسة لأن هيكلها المدمج يتطلب مساحة تثبيت أقل ويسهل ملاءمتها في الآبار الضيقة أو المناطق المحصورة. يساعد التصميم المرن أيضًا على تقليل إجهاد الالتواء والانحناء والأضرار الميكانيكية أثناء تركيب المضخة وصيانتها.
A3: يستخدم الكابل مواد عزل عالية الجودة وغلاف خارجي واقٍ لمنع اختراق الماء والشيخوخة والأضرار البيئية. قبل التسليم، يتم اختبار كل كابل من حيث أداء العزل ومقاومة الماء والمتانة الميكانيكية لضمان التشغيل الآمن في الظروف الصعبة تحت الماء.
ج4: نعم. شركة أوتي تيانجين للمضخات, LTD. يوفر خيارات التخصيص بما في ذلك طول الكابل والرقم الأساسي ومواصفات الموصل ومواد الغلاف الخارجي. يمكن مطابقة تكوين الكابل مع تقييمات طاقة المضخة المختلفة وأعماق التثبيت وبيئات التشغيل.
ج5: يجب أن يأخذ اختيار الكابل في الاعتبار عدة عوامل، بما في ذلك طاقة المضخة والجهد المقنن وعمق التثبيت ودرجة حرارة التشغيل وجودة المياه والمتطلبات الميكانيكية. يساعد اختيار حجم الموصل الصحيح وهيكل الحماية على ضمان كفاءة نقل الطاقة وإطالة عمر الخدمة.
شركة أوتي تيانجين للمضخات, LTD. متخصصة في حلول المضخات الغاطسة ومنتجات الكابلات ذات الصلة. بفضل الخبرة العملية في تطبيقات الضخ تحت الماء، فإننا نفهم متطلبات أنظمة المضخات المختلفة ونوفر تكوينات مناسبة للكابلات لظروف العمل المختلفة.
نحن نختار مواد موصلة عالية الجودة وأنظمة عزل مقاومة للماء لضمان الأداء الكهربائي المستقر والمتانة الميكانيكية. يخضع كل كابل لإجراءات فحص صارمة، بما في ذلك اختبار العزل واختبار مقاومة الماء وفحص المظهر قبل الشحن.
تم تطوير الكابلات الخاصة بنا لتناسب البيئات الصعبة حيث تعد المرونة والأداء المقاوم للماء والمتانة أمرًا ضروريًا. يساعد الهيكل الأمثل على تقليل تكرار الصيانة ويوفر أداءً يمكن الاعتماد عليه للمشروعات الهندسية والتطبيقات التجارية.
نحن نقدم نماذج قياسية لكابلات الطاقة بالإضافة إلى حلول مخصصة بناءً على متطلبات المشروع. بدءًا من اختيار المنتج وحتى دعم التثبيت، يساعد فريقنا الفني العملاء على اختيار مواصفات الكابلات المناسبة وتحسين موثوقية النظام.
