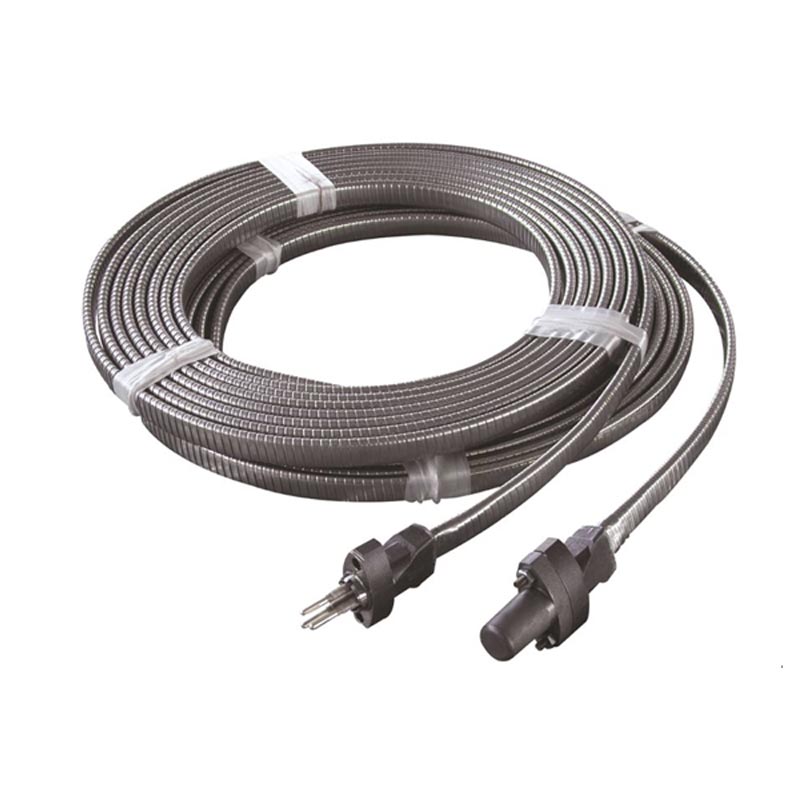

API Standard MLE عبارة عن كبل مدرع مسطح متخصص مصمم لمواقع آبار حقول النفط البرية والدعم البحري المنصات. إنه يتميز بهيكل مسطح متعدد النواة متوازي ومجهز بشريط فولاذي متشابك مجلفن درع (سمك 0.3 مم، تداخل ≥90%)، يقاوم بشكل فعال الصدمات والسحق وأضرار القوارض أثناء العمل الميداني العمليات.
بالمقارنة مع الكابلات المدرعة المستديرة التقليدية، فإن شكلها المسطح والمدمج يوفر ≥30% من مساحة الكابلات - خاصة مناسب لخلوصات المعدات التي يصل حجمها إلى 15 مم وخنادق الكابلات الضحلة ذات المساحة المحدودة. الموصل هو مصنوعة من سلك مجدولة من النحاس الناعم، والعزل مصنوع من البولي إيثيلين المتقاطع XLPE، مع مقاومة للزيت تلبية معايير ASTM D471.
تخضع جميع المنتجات لفحص صارم للعملية الكاملة وفقًا لمتطلبات واجهة برمجة التطبيقات (API). مستودعاتنا تحتفظ بالمخزون أكثر من 5000 متر لدعم احتياجات النشر الطارئة في عمليات الحفر والتكسير.
| غرض | مواصفة |
| اسم المنتج | كابل مدرع صغير مسطح API Standard MLE |
| نوع الكابل | كابل مدرع مسطح صغير |
| العزل | XLPE المقاوم للزيت |
| درع | شريط فولاذي متشابك مجلفن |
| التكوين الأساسي | مخصص (يتوفر 2-12 مركزًا) |
| حجم الموصل | مخصصة وفقا لمتطلبات المشروع |
| الجهد المقنن | مخصصة على أساس التطبيق |
| الحد الأدنى لنصف قطر الانحناء | اعتمادا على هيكل الكابل |
| تثبيت | التطبيقات الثابتة أو المتحركة باستمرار |
| مقاومة اللهب | متاح عند الطلب |
| المقاومة الكيميائية | الزيت، الطين، الماء المالح، سائل الحفر، السائل الهيدروليكي |
| مقاومة الأشعة فوق البنفسجية | نعم |
| تصنيع المعدات الأصلية وأوديإم | المدعومة |
إنها تستخدم موصلات نحاسية ناعمة مطلية بالقصدير عالية النقاء مع هيكل مجدول بدقة يدعم ≥10 مليون دورة ثني (تم اختبارها وفقًا لمعيار ISO 1456، ويبلغ نصف قطر الانحناء 8 أضعاف القطر الخارجي للكابل).
يمكن غمر طبقة عازلة من البولي إيثيلين المتقاطع المقاوم للزيت XLPE (وفقًا لمعيار ASTM D471) في النفط الخام والمحلول الملحي وسائل التكسير لفترات طويلة) يحمي كل نواة.
يستخدم الكابل هيكل حماية مزدوج:
الطبقة الأولى: درع شريطي من الفولاذ المجلفن المتشابك
الطبقة الثانية: غلاف خارجي مقاوم للتآكل
ورشة الإنتاج الخاصة بنا مجهزة بخطوط إنتاج الكابلات المسطحة والدروع المتشابكة الأوتوماتيكية بالكامل. يتم تنفيذ قياس قطر الليزر في الوقت الحقيقي والكشف عن الشرارة في كل مرحلة من مراحل التصنيع. يجب أن تمر كل دفعة من المنتجات النهائية بـ 12 نقطة تفتيش إلزامية قبل مغادرة المصنع.
يتمتع API Standard MLE، الذي تم التحقق منه بواسطة مختبرات تابعة لجهات خارجية، بمزايا الأداء الأساسية الخمس التالية:
1. هيكل مسطح موفر للمساحة - مع نسبة عرض إلى ارتفاع تصل إلى 5:1، يوفر التصميم المسطح ≥30% من مساحة التثبيت مقارنةً بالكابلات الدائرية ذات المقطع العرضي نفسه للموصل، مما يسمح بالتركيب في فجوات المعدات التي تصل إلى 15 مم.
2. حماية ميكانيكية فائقة - درع الشريط الفولاذي المتشابك المطابق لمعايير API يحمي بشكل فعال من الصدمات، والسحق، وأضرار القوارض.
3. عمر ثني ممتد - مزيج من الموصلات النحاسية المعلبة المغلفة بدقة والغلاف المرن يدعم ≥10 مليون دورة ثني في نصف قطر انحناء يبلغ 8 أضعاف القطر الخارجي للكابل، ويتم التحقق من ذلك بواسطة اختبار إجهاد الانحناء ISO 1456.
4. المقاومة الكيميائية والتآكل - خضع العزل والغمد XLPE لاختبار الغمر المستمر لمدة 72 ساعة.
5. درع التداخل الكهرومغناطيسي - توفر طبقة درع الشريط الفولاذي فعالية درع كهرومغناطيسي بنسبة ≥85%، وتتكيف مع البيئة الكهرومغناطيسية المعقدة لحقول النفط.
يتم نشر API Standard MLE عبر مجموعة واسعة من عمليات حقول النفط والغاز، بما في ذلك:
| طلب | التكوين النموذجي | متطلبات المفتاح |
| تسجيل سلسلة سحب عربة | 4 × 2.5 مم² + إشارات | عمر مرن عالي، درع EMI |
| التحكم الآلي في رأس البئر | 8-12×1.0 ملم² | مساحة ضيقة، مقاومة الزيت |
| وضع خندق ضحل مدفون | 4-6×2.5 ملم² | مقاومة السحق، وحماية القوارض |
| التحكم المساعد في الخارج | 4-12×1.5 ملم² | مقاومة التآكل برذاذ الملح |
| وحدة التكسير الخطوط المتحركة | 3 × 4 مم² + 2 × 2.5 مم² | مقاومة التآكل، اللف المتكرر |
| الأجهزة وخطوط الإشارة | 4-8×0.75 ملم² | إشارة مستقرة، وانخفاض السعة |
يتم تصنيعه بموجب نظام صارم لإدارة الجودة، ويلبي المعايير التالية:
1.مواصفات API 7-2
2.API Q1
3.آيزو 9001:2015
4. آي إي سي 60092
يخضع مصنعنا لعمليات تدقيق سنوية من قبل وكالات تدقيق خارجية. تقارير اختبار SGS وفحص المصنع يمكن تقديم الشهادات لكل دفعة من المنتجات عند الطلب. العملية برمتها، من المواد الخام (النحاس قضبان) إلى الكابلات النهائية، يمكن تتبعها.
| لماذا تختارنا؟ | شهادة |
| الشركة المصنعة المعتمدة من API | معتمد من API Spec 7-2 وAPI Q1. تضمن عمليات التدقيق السنوية التي تجريها جهات خارجية الامتثال المستمر. |
| خبرة ميدانية مثبتة | يتم توفيره لأكثر من 15 مشروعًا لحقول النفط في جميع أنحاء الصين والشرق الأوسط وجنوب شرق آسيا منذ عام 2020. صفر مطالبات المسؤولية عن المنتج حتى الآن. |
| مراقبة الجودة الصارمة | 12 نقطة تفتيش إلزامية لكل دفعة. يتم توفير تقارير اختبار SGS وشهادات المطحنة كل شحنة. |
| قدرة توريد مرنة | 5000 مليون + مخزون فوري + 3 خطوط إنتاج API MLE مخصصة = إمداد مستقر للمناقصات واسعة النطاق. |
| الدعم الفني بضربة واحدة | تم تضمين مطابقة معلمات ما قبل البيع، وإرشادات التثبيت، وتحليل فشل ما بعد البيع. مباشر يتوفر دعم مهندس المصنع عبر مكالمة فيديو. |
يتم استخدامه في المقام الأول في أنظمة تسجيل حقول النفط، ومعدات التحكم في رؤوس الآبار، ووحدات الأسلاك، دوائر الأجهزة، والتطبيقات الأخرى التي تتطلب كبلًا مسطحًا مدمجًا ومحميًا ميكانيكيًا. إنه كذلك مناسبة بشكل خاص للتركيبات ذات المساحة المحدودة وحركة الكابلات المتكررة.
على عكس الكابلات المسطحة القياسية، يتميز منتجنا بدرع فولاذي متشابك ومجلفن ومقاوم للزيت الغلاف الخارجي لتعزيز الحماية ضد السحق والتآكل والتأثير وبيئات حقول النفط القاسية. لها تم تصميم البناء للتطبيقات الصناعية الصعبة حيث تعد الموثوقية على المدى الطويل أمرًا بالغ الأهمية.
نعم. يستخدم الكابل موصلات نحاسية مرنة من الدرجة 5 وهيكل مسطح معزز، مما يجعله مناسبة للتطبيقات التي تتضمن الانحناء المتكرر، وبكرات الكابلات، وسلاسل السحب، ومعدات حقول النفط المتنقلة.
نعم. تم تصميم الكابل للتركيبات البرية والبحرية. توفر سترته ممتازة مقاومة الزيت والرطوبة والتعرض للأشعة فوق البنفسجية وسوائل الحفر والمواد الكيميائية الصناعية الشائعة، مما يضمن الموثوقية الأداء في البيئات القاسية.
نحن نقدم أحجام موصلات مخصصة وأرقام أساسية وأبعاد الكابلات بناءً على متطلبات المشروع. لدينا يمكن للفريق الهندسي أن يوصي بالتكوين الأكثر ملاءمة وفقًا للجهد والتيار والتركيب الشروط، ومتطلبات التطبيق.
نعم. تتوفر خدمات تصنيع المعدات الأصلية وخدمات التصنيع المخصصة، بما في ذلك حجم الموصل وعدد النوى والعزل المواد ونوع الدرع ومواد الغلاف الخارجي وطول الكابل واللون والتعريف الخاص بالعميل.
يخضع كل كابل لفحص الجودة الشامل قبل التسليم. وتشمل الاختبارات النموذجية مقاومة الموصل، مقاومة العزل، اختبار تحمل الجهد العالي، فحص الأبعاد، فحص سلامة الدروع، الانحناء تقييم الأداء، وفحص الجودة البصرية.
