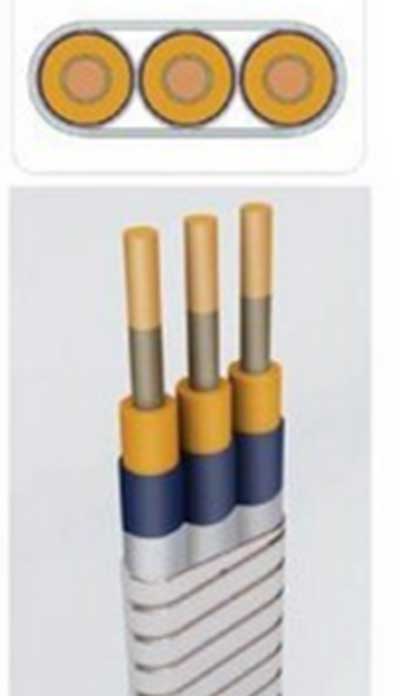

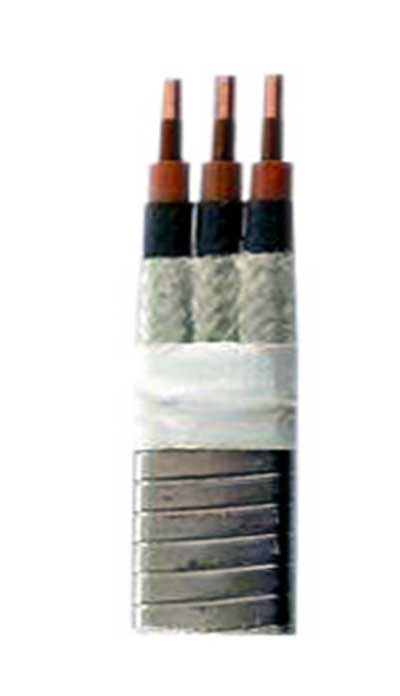

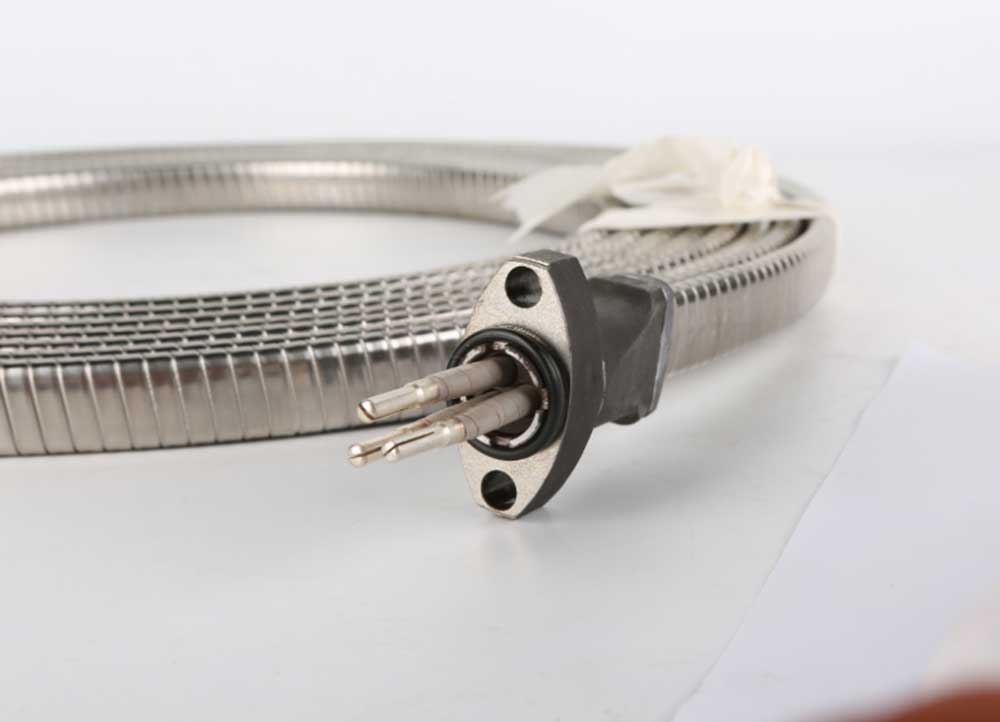

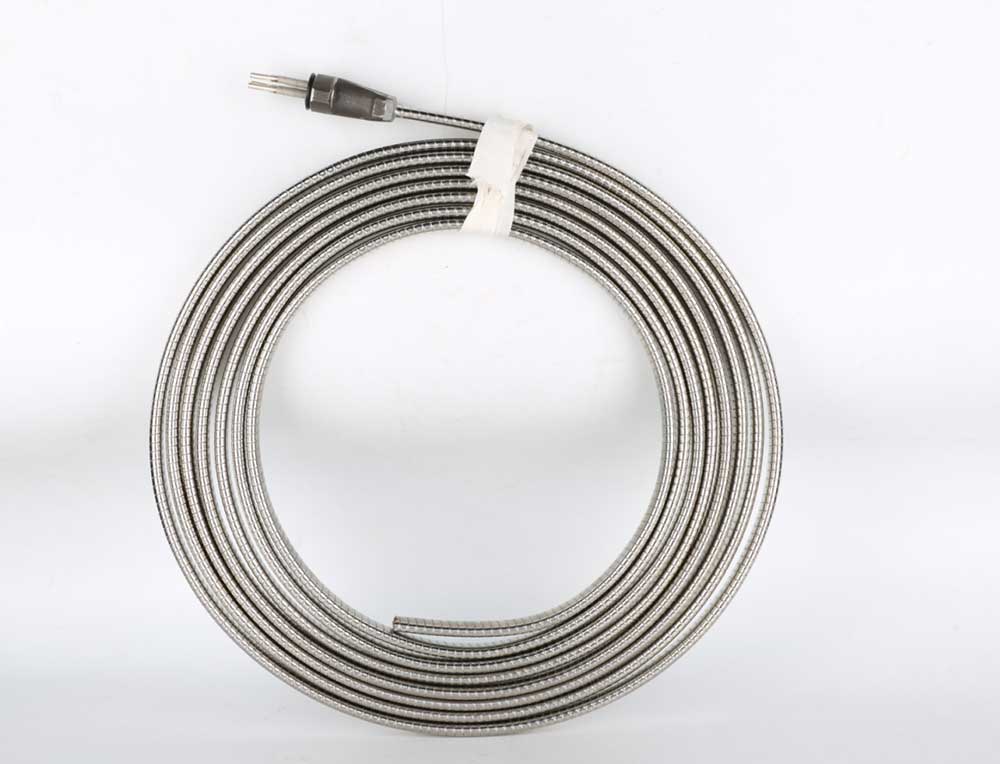

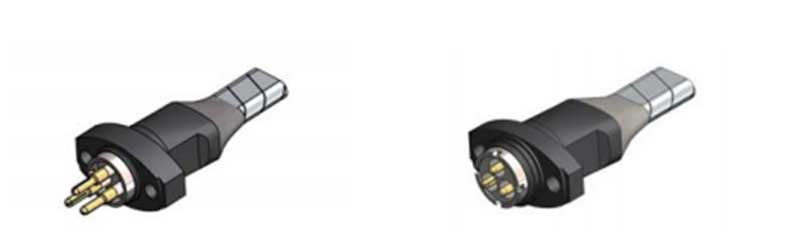

كابل الرصاص (كابل مصغر مسطح، MLE) يتكون من مكونين: رأس MLE وجسم الكابل. ككابل خاص مخصص للمضخات الكهربائية الغاطسة، فهو يستخدم بشكل أساسي لتوجيه دائرة المحرك المغمور إلى الموضع أعلى مخرج المضخة. تم تصميم هذا الكابل خصيصًا لمثل هذه المضخات، حيث تعمل المضخة الكهربائية الغاطسة داخل الغلاف في ظل ظروف العمل ذات المساحة المحدودة ودرجة الحرارة المحيطة العالية وحمل التيار الثقيل. فيما يتعلق بالتصميم الهيكلي، يأتي رأس MLE في نوعين: نوع الجرح (النوع القياسي) ونوع المكونات الإضافية (مناسب للبناء السريع).
المعيار الدولي: ISO 13628، IEEE 1017، IEEE1018، IEEE1019
المعيار الوطني: GB/T 16750
معايير الصناعة: API RP 11S1، API RP 11S5، API RP 11S6
معيار المؤسسة: AT-ST-007
● هيكل مدمج بأبعاد إجمالية صغيرة
● تيار الحمل العالي
●مقاومة درجات الحرارة العالية
●تركيب سهل وموثوق
● مقاومة التآكل
| مسلسل | مواصفات سلك الرصاص للمحرك | (الشريط في MLE) | (Tlug في MLE) | ||
| سلسلة AWGS | القطر (مم) | مساحة المقطع العرضي (مم2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| سلسلة AWGS | مساحة المقطع العرضي (مم2) | عدد MLE الأساسي | القطر الاسمي لسلك واحد MLE (مم) | فئة الجهد المقدر MLE (كيلو فولت) | درجة حرارة التشغيل MLE (درجة مئوية/℉) |
| الفريق العامل المخصص7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| اسم المكون | المواد القياسية | مواد اختيارية |
| رئيس MLE | ||
| السحابات | S-تريم | M- تريم |
| MLE رئيس الإسكان | HT200 | سس |
| مكونات المطاط | التيار الوطني الحر | هسن، أفلاس |
| قانون مكافحة غسل الأموال | ||
| العزل الأولي | بي-فيب + فك | PI-FEP+EPDMPI-FEP+PFA |
| سترة | إف سي | الرصاص |
| جديلة | ألياف النايلون مضفرة | شريط PTFE / جديلة ألياف النايلون شريط PTFE / جديلة ألياف الأراميد |
| درع | قطاع الفولاذ المقاوم للصدأ | قطاع الصلب المجلفن، قطاع المونيل |
A1: كابل MLE المسطح هو كابل احترافي غاطس مقاوم للماء، مصمم خصيصًا للمضخات الغاطسة. يتم استخدامه لتزويد الطاقة تحت الماء لمضخات الآبار العميقة ومضخات الصرف الصحي، وهو مناسب لظروف العمل تحت الماء على المدى الطويل.
A2: يتميز كابل MLE المسطح ببنية مسطحة رفيعة ومرنة. إنه يمر بسهولة عبر أنابيب البئر الضيقة، ويتجنب تلف الالتواء والقذف، ويوفر مساحة التثبيت وأكثر ملاءمة لعمليات رفع وخفض المضخة.
ج3: نعم. إنها تعتمد غلافًا مطاطيًا مقاومًا للماء عالي الجودة وطبقة عازلة سلسة، تصل إلى درجة IP68 الكاملة المقاومة للماء. يتميز بأداء ممتاز مضاد للشيخوخة ومضاد للتآكل ومقاوم للرطوبة للاستخدام المستقر طويل الأمد تحت الماء.
ج4: نعم. نحن ندعم أطوال الكابلات المخصصة والمواصفات الأساسية 2/3/4 والأغلفة الخاصة المقاومة للتآكل أو المقاومة للتآكل لتتناسب مع طاقة المضخة المختلفة ومتطلبات المشروع.
1. قوة المصنع المهنية:شركة أوتي تيانجين للمضخات, LTD. هي شركة متخصصة في تصنيع المضخات والمحركات الداعمة ولديها سنوات من الخبرة في الإنتاج والبحث والتطوير. نحن نقوم بشكل مستقل بتطوير وإنتاج محركات MLE عالية الجودة مع تكنولوجيا إنتاج ناضجة وجودة منتج مستقرة.
2. الشركة المصنعة المخصصة المهنية:شركة أوتي تيانجين للمضخات, LTD. متخصصة في إنتاج دعم الكابلات المسطحة الغاطسة MLE. مع خبرة الصناعة الغنية، نحن نقدم حلول الكابلات المخصصة لجميع أنواع المضخات الغاطسة.
3. ضمان جودة موثوق:تستخدم جميع كابلات MLE نواة نحاسية عالية النقاء ومواد مقاومة للماء ممتازة. يجتاز كل كابل اختبارات صارمة للغمر في الماء والعزل والشيخوخة قبل التسليم، مما يضمن التشغيل المستقر والآمن.
4. فعالية عالية من حيث التكلفة:تتميز كابلات MLE المسطحة الخاصة بنا بمقاومة شد قوية وعمر خدمة طويل. إنها تقلل بشكل كبير من تكاليف الاستبدال والصيانة اللاحقة، وهي مثالية للاستخدام الهندسي والتجاري على المدى الطويل.
5. التسليم السريع والدعم الكامل:لدينا مخزون كاف من النماذج القياسية لدعم التسليم السريع. كما نقدم أيضًا إرشادات التثبيت الاحترافية والدعم الفني السريع لما بعد البيع لجميع العملاء.
