كيف تعمل خزانة التحكم الكهربائية على تحسين الأتمتة الصناعية وموثوقية المعدات؟

ملخص المقال:انخزانة التحكم الكهربائيةهي منصة الكهرباء والتحكم المركزية التي تربط توزيع الطاقة ومكونات الأتمتة وأجهزة الحماية وأنظمة المراقبة والمعدات الميدانية. يمكن للكابينة المصممة بشكل صحيح تحسين السلامة التشغيلية، وتبسيط الصيانة، وحماية المكونات الكهربائية الحساسة، وتوفير تحكم أكثر استقرارًا في الآلات الصناعية. تشرح هذه المقالة الهيكل ومبادئ العمل والمكونات الرئيسية وعوامل الاختيار واعتبارات التثبيت وممارسات الصيانة وخيارات التخصيص التي تساعد المستخدمين الصناعيين على اختيار خزانة التحكم الكهربائية المناسبة للتطبيقات كثيرة المتطلبات.

جدول المحتويات

1. ما هي خزانة التحكم الكهربائية؟
2. لماذا تعتبر خزانة التحكم الكهربائية مهمة؟
3. ما هي المكونات الموجودة داخل خزانة التحكم الكهربائية؟
4. كيف تعمل خزانة التحكم الكهربائية؟
5. كيف يجب عليك اختيار خزانة التحكم الكهربائية؟
6. ما هي عوامل التصميم التي تؤثر على أداء الخزانة؟
7. أين يتم استخدام خزائن التحكم الكهربائية؟
8. لماذا يعد التخصيص مهمًا لخزائن التحكم الصناعية؟
9. كيف يمكنك صيانة خزانة التحكم الكهربائية؟
10. قائمة مراجعة اختيار خزانة التحكم الكهربائية
11. لماذا العمل مع Aote Tianjin Pump Co., Ltd.؟
12. الأسئلة المتداولة
13. خاتمة

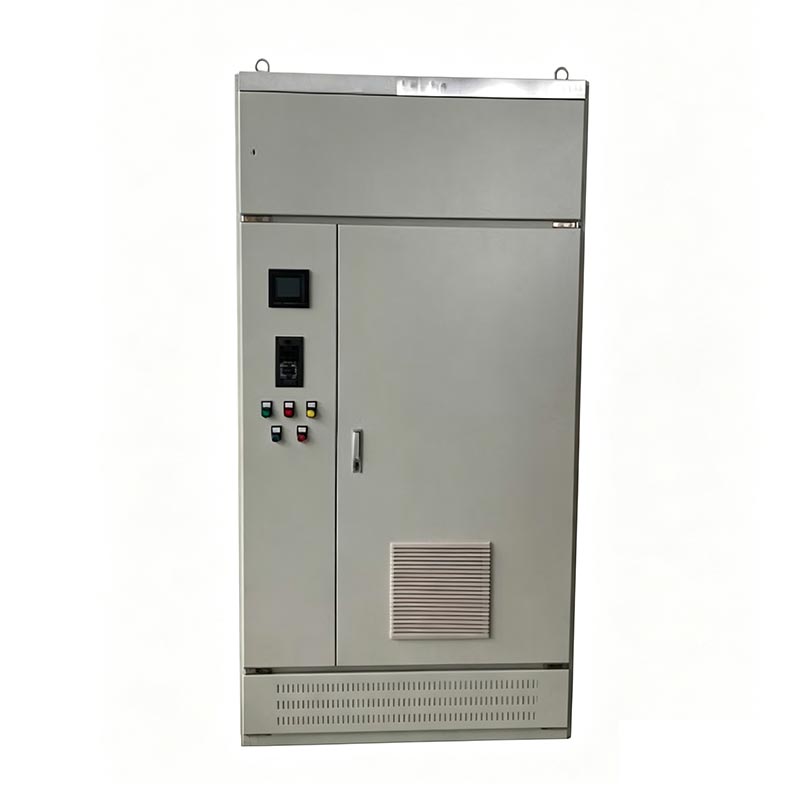

ما هي خزانة التحكم الكهربائية؟

انخزانة التحكم الكهربائيةعبارة عن مجموعة مغلقة تستخدم لإيواء المكونات الكهربائية والإلكترونية ومكونات الحماية والتحكم والاتصالات للمعدات الصناعية والأنظمة الآلية. بدلاً من تركيب الأجهزة الكهربائية الفردية في جميع أنحاء المنشأة، تقوم خزانة التحكم بتنظيم وظائف التحكم الرئيسية في حاوية واحدة محمية.

اعتمادًا على التطبيق، قد تحتوي الخزانة على قواطع دوائر، وموصلات، ومرحلات، وأجهزة حماية المحرك، وأجهزة التحكم المنطقية القابلة للبرمجة (PLCs)، ومحركات التردد المتغير (VFDs)، والكتل الطرفية، وإمدادات الطاقة، وأدوات المراقبة، ووحدات الاتصالات، والمفاتيح، ومعدات التبريد، والمكونات الكهربائية الأخرى.

تعمل الخزانة بشكل أساسي كمركز تحكم بين الطاقة الكهربائية الواردة ونظام التحكم والمعدات التي تؤدي العمل الفعلي. في أنظمة المضخات، على سبيل المثال، يمكن للكابينة استقبال إشارات من أجهزة استشعار الضغط، أو أجهزة استشعار مستوى السائل، أو أجهزة قياس التدفق، أو الأجهزة الميدانية الأخرى ومن ثم التحكم في محركات المضخة وفقًا لظروف التشغيل المبرمجة.

وبالتالي فإن الخزانة عالية الجودة هي أكثر من مجرد حاوية معدنية. إنه حل هندسي متكامل يجب أن يأخذ في الاعتبار السلامة الكهربائية، ومتطلبات الأحمال، والظروف البيئية، وإدارة الحرارة، وتنظيم الأسلاك، وإمكانية الوصول، والصيانة المستقبلية.

لماذا تعتبر خزانة التحكم الكهربائية مهمة؟

تعمل الآلات الصناعية في كثير من الأحيان بشكل مستمر وفي ظل ظروف صعبة. يمكن أن تؤدي التركيبات الكهربائية غير الخاضعة للرقابة إلى مخاطر غير ضرورية، بما في ذلك ارتفاع درجة الحرارة، والدوائر القصيرة، وأخطاء الأسلاك، وصعوبة استكشاف الأخطاء وإصلاحها، وتوقف العمل غير المخطط له. تعالج خزانة التحكم الكهربائية المصممة بشكل مناسب هذه التحديات من خلال جلب الوظائف الكهربائية والأتمتة الأساسية إلى نظام منظم.

• تحسين الحماية الكهربائية:يمكن لأجهزة الحماية فصل الدوائر المعيبة قبل أن ينتشر الضرر إلى المعدات الأخرى.
• التحكم المركزي:يمكن للمشغلين إدارة الأحمال الكهربائية المتعددة والآلات من نقطة تحكم منظمة بشكل واضح.
• إدارة أفضل للأسلاك:تعمل المحطات الطرفية المناسبة وتوجيه الكابلات ووضع العلامات على تسهيل عملية استكشاف الأخطاء وإصلاحها.
• حماية المعدات:تساعد العلبة على حماية المكونات الداخلية من الغبار والرطوبة والتلامس العرضي والمؤثرات البيئية الأخرى عند تحديدها بشكل صحيح.
• القدرة على الأتمتة:يمكن دمج PLCs، وأجهزة الاستشعار، وVFDs، وأجهزة الاتصال في بنية تحكم واحدة منسقة.
• كفاءة الصيانة:يمكن للفنيين فحص المكونات الكهربائية وصيانتها دون البحث في التركيبات المتناثرة.
• قابلية التوسع:يمكن للخزانة المخططة بعناية أن توفر المساحة وقدرة الاتصال للتعديلات المستقبلية.

بالنسبة للمنشآت التي تكون فيها المضخات أو المحركات أو المراوح أو الضواغط أو الناقلات أو معدات المعالجة ضرورية للإنتاج، يمكن أن يكون للتحكم الكهربائي الموثوق تأثير مباشر على استمرارية التشغيل.

ما هي المكونات الموجودة داخل خزانة التحكم الكهربائية؟

يعتمد التكوين الدقيق على المعدات واستراتيجية التحكم. قد تحتوي خزانة التحكم الصغيرة في المحرك على عدة أجهزة حماية وتبديل فقط، بينما يمكن لخزانة الأتمتة المتطورة دمج العشرات من المكونات الكهربائية والإلكترونية.

لا ينبغي أبدًا أن يعتمد اختيار المكونات على سعر الشراء فقط. يجب مراعاة التصنيفات الكهربائية وظروف التشغيل والتوافق ومتطلبات الحماية ودورة العمل المتوقعة وإمكانية الخدمة.

كيف تعمل خزانة التحكم الكهربائية؟

يعتمد مبدأ التشغيل على التفاعل المنسق بين توزيع الطاقة ومنطق التحكم والحماية والتغذية المرتدة الميدانية.

أولاً، تدخل الطاقة الكهربائية إلى الخزانة من خلال الوصلة الواردة المخصصة. يوفر جهاز الحماية الرئيسي العزلة وحماية التيار الزائد. يتم بعد ذلك توزيع الطاقة على الدوائر الفردية وفقًا لتصميم النظام.

تقوم مكونات التحكم بمعالجة الإشارات الصادرة من أجهزة الاستشعار أو المفاتيح أو واجهات المشغل أو أنظمة التحكم الآلية. عند استيفاء الشروط المحددة مسبقًا، يرسل نظام التحكم الأوامر إلى الموصلات أو المرحلات أو VFDs أو الصمامات أو المحركات أو غيرها من المعدات المتصلة.

على سبيل المثال، في التركيب الآلي للمضخة، قد يكتشف مستشعر المستوى أن مستوى الماء قد وصل إلى نقطة محددة مسبقًا. يمكن لـ PLC تفسير هذه الإشارة وإصدار أمر البدء للمضخة المناسبة. إذا تجاوز الضغط أو درجة الحرارة أو التحميل الزائد أو أي معلمة أخرى يتم مراقبتها حدًا محددًا، فيمكن لنظام التحكم إيقاف المعدات أو تنشيط الإنذار.

يمكن تلخيص عملية الحلقة المغلقة هذه على النحو التالي:

1. تدخل الطاقة إلى الخزانة.
2. تقوم أجهزة الحماية بتوزيع وحماية الدوائر الكهربائية.
3. توفر أجهزة الاستشعار والأجهزة الميدانية معلومات التشغيل.
4. يقوم نظام PLC أو نظام التحكم بتقييم الإشارات الواردة.
5. تقوم أجهزة التحكم بتنفيذ الأوامر المطلوبة.
6. تؤكد إشارات ردود الفعل حالة التشغيل.
7. وظائف الحماية تستجيب للظروف غير الطبيعية.

تسمح هذه البنية للعمليات الصناعية المعقدة بالعمل بقدر أكبر من الاتساق واعتماد أقل على التدخل اليدوي.

كيف يجب عليك اختيار خزانة التحكم الكهربائية؟

يبدأ اختيار الخزانة المناسبة بفهم التطبيق الكامل بدلاً من مجرد اختيار حاوية بناءً على الحجم الفعلي. ينبغي تقييم المتطلبات الكهربائية والميكانيكية معًا.

1. تحديد الحمل الكهربائي.

تحديد جهد الإمداد، والتردد، وإجمالي الحمل المتصل، وتقييمات المحرك، وتيار البدء، وجهد التحكم، وعدد الدوائر. يمكن أن تؤدي القدرة الكهربائية غير الكافية إلى ارتفاع درجة الحرارة وعدم موثوقية التشغيل.

2. تحديد متطلبات الرقابة.

تحديد ما إذا كان التطبيق يتطلب التحكم اليدوي، أو التسلسل التلقائي، أو التحكم PLC، أو تشغيل VFD، أو المراقبة عن بعد، أو وظائف الإنذار، أو الاتصال بنظام تحكم عالي المستوى.

3. تقييم البيئة.

يمكن أن تؤثر درجة الحرارة والرطوبة والغبار والتعرض للماء والمواد المسببة للتآكل والاهتزاز وموقع التثبيت على اختيار العلبة والإدارة الحرارية الداخلية.

4. النظر في متطلبات التحكم في المحركات.

قد تتطلب المحركات الكبيرة طرق تشغيل مخصصة، أو حماية من التحميل الزائد، أو مشغلات ناعمة، أو VFDs. يجب أن توفر الخزانة القدرة الكهربائية الكافية وتبديد الحرارة لبنية التحكم في المحرك المختارة.

5. الوصول إلى خطة الصيانة.

يجب ترتيب المكونات بشكل منطقي حتى يتمكن الفنيون من تحديدها واختبارها واستبدالها وفحصها بكفاءة. يمكن للخزانة التي تعمل من الناحية الفنية ولكن يصعب صيانتها أن تزيد من تكاليف التشغيل على المدى الطويل.

6. السماح بقدرة توسعية معقولة.

غالبًا ما تتغير الأنظمة الصناعية بعد التثبيت. إن توفير محطات احتياطية مناسبة، والقدرة الكهربائية، والمساحة المادية، وخيارات إدخال الكابلات يمكن أن يجعل التعديلات المستقبلية أسهل إلى حد كبير.

ما هي عوامل التصميم التي تؤثر على أداء الخزانة؟

يتطلب التصميم الجيد للخزانة الاهتمام بالتفاصيل التي قد لا تكون واضحة من الخارج. يمكن أن يؤثر الترتيب الداخلي وتوليد الحرارة وتوجيه الكابلات والتأريض وفصل المكونات على الموثوقية.

هناك اعتبار آخر مهم وهو التوافق الكهرومغناطيسي. يمكن أن تولد VFDs وأجهزة الطاقة الإلكترونية الأخرى ضوضاء كهربائية. يمكن أن تساعد الإدارة المناسبة للكابلات والتأريض والحماية والفصل المادي في تقليل التداخل مع إشارات التحكم الحساسة.

أين يتم استخدام خزائن التحكم الكهربائية؟

تُستخدم خزائن التحكم الكهربائية في مجموعة واسعة من التطبيقات الصناعية والتجارية. يتغير تكوينها وفقًا للمعدات التي يتم التحكم فيها.

• أنظمة إمدادات المياه والضخ
• مرافق معالجة مياه الصرف الصحي
• معدات العمليات الصناعية
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة التشغيل الآلي للمباني
• تصنيع خطوط انتاج
• أنظمة الناقل
• أنظمة التهوية الصناعية
• محطات ضخ معززة
• أنظمة الحماية من الحرائق وإدارة المياه
• معدات الري الزراعية
• البنية التحتية للطاقة والمرافق
• الآلات ومعدات الإنتاج الآلي

في تطبيقات الضخ، قد تقوم الخزانة بتنسيق عدة مضخات، وأجهزة استشعار الضغط، وأجهزة استشعار المستوى، والصمامات، وأجهزة الإنذار، ووظائف الاتصال. وهذا يجعل من الممكن بناء حل تحكم كامل بدلاً من مجرد تشغيل وإيقاف محرك المضخة.

لماذا يعد التخصيص مهمًا لخزائن التحكم الصناعية؟

لا يوجد تكوين عالمي لخزانة التحكم الكهربائية مناسب لكل التركيبات الصناعية. قد تستخدم منشأتان محركات مماثلة ولكن لهما متطلبات تحكم مختلفة تمامًا بسبب الاختلافات في ضغط التشغيل أو طلب التدفق أو تكوين المستشعر أو مصدر الطاقة أو الظروف البيئية أو بنية التشغيل الآلي.

يسمح التخصيص بتطوير الخزانة حول المعدات الفعلية وعملية التشغيل. اعتمادًا على المشروع، قد يتضمن التخصيص ما يلي:

• أبعاد الخزانة وتكوين العلبة
• مواصفات الطاقة الواردة
• عدد وتصنيف المحركات التي تسيطر عليها
• اختيار PLC ومتطلبات البرمجة
• VFD أو تكامل البداية الناعمة
• اتصالات أجهزة الاستشعار والصك
• ضوابط المشغل المحلي
• أنظمة الإنذار والإشارة
• واجهات المراقبة والاتصالات عن بعد
• ترتيبات دخول الكابل
• حلول التبريد والتهوية
• العلامات التجارية للمكونات والهندسة الكهربائية

بالنسبة للمشاريع الدولية، يجب على الفرق الهندسية أيضًا التأكد من أن التصميم الكهربائي، وتقييمات المكونات، وبناء العلبة، وممارسات الأسلاك، ووضع العلامات، وإجراءات الاختبار مناسبة لسوق الوجهة ومتطلبات المشروع.

كيف يمكنك صيانة خزانة التحكم الكهربائية؟

تعد الصيانة الوقائية أمرًا ضروريًا لأن الأعطال الكهربائية غالبًا ما تكون أسهل وأقل تكلفة في معالجتها قبل أن تصبح أعطالًا كبيرة. يجب أن يتم إجراء الصيانة دائمًا بواسطة موظفين مؤهلين باستخدام إجراءات السلامة الكهربائية المناسبة.

1. فحص العلبة:تحقق من عدم وجود تآكل أو تلف مادي أو أبواب مفككة أو موانع تسرب تالفة أو علامات دخول الرطوبة أو الغبار.
2. التحقق من التوصيلات الكهربائية:افحص أطراف التوصيل والأسلاك والتوصيلات التي يمكن الوصول إليها للتأكد من عدم ارتخائها أو تغير لونها أو ارتفاع درجة حرارتها.
3. مراقبة درجة الحرارة:ابحث عن الحرارة الزائدة حول محركات الأقراص والموصلات ومصادر إمداد الطاقة والمكونات الأخرى ذات التحميل العالي.
4. فحص معدات التبريد:تنظيف المرشحات والمراوح وفتحات التهوية والمبادلات الحرارية حسب الحاجة.
5. التحقق من حالة المكون:استبدل المرحلات أو الموصلات أو الصمامات أو المؤشرات أو المكونات الأخرى التالفة وفقًا لتوصيات الشركة المصنعة.
6. مراجعة الإنذارات:تحقق من إنذارات الحمل الزائد أو درجة الحرارة أو الاتصال أو الأخطاء المتكررة بدلاً من إعادة ضبطها بشكل متكرر.
7. التحقق من العلامات:تأكد من أن الأسلاك والمحطات الطرفية والقواطع والمكونات تظل قابلة للتحديد بوضوح.
8. مراجعة معلمات النسخ الاحتياطي والتحكم:عند استخدام الأجهزة القابلة للبرمجة، احتفظ بالسجلات المناسبة للتكوينات والبرامج.

يجب تحديد فترات الصيانة وفقًا لبيئة التشغيل وأهمية المعدات وتوصيات الشركة المصنعة وإجراءات السلامة المعمول بها.

قائمة مراجعة اختيار خزانة التحكم الكهربائية

قبل طلب خزانة أو تصميمها، يمكن للمشترين استخدام قائمة المراجعة التالية لتقليل مخاطر اختيار تكوين غير مناسب.

لماذا العمل مع Aote Tianjin Pump Co., Ltd.؟

شركة أوتي تيانجين للمضخات المحدودةتوفر حلول خزانة التحكم الكهربائية المصممة لدعم تطبيقات الضخ والتحكم الصناعي. نظرًا لأن خزانة التحكم مرتبطة ارتباطًا وثيقًا بأداء المضخات والمعدات ذات الصلة، فإن التكامل المناسب ضروري لتحقيق التشغيل الموثوق.

بالنسبة لنظام المضخة، لا ينبغي التعامل مع حل التحكم المناسب كصندوق كهربائي معزول. يجب أن تتوافق الخزانة مع خصائص المحرك، ومتطلبات تشغيل المضخة، وإشارات الاستشعار، ووظائف الحماية، ومنطق التحكم، وبيئة التثبيت الخاصة بالعميل.

يمكن للنهج الموجه نحو المشروع أن يساعد العملاء على معالجة المشكلات العملية مثل:

• تنسيق مضخات متعددة ضمن نظام تحكم واحد
• إدارة ظروف التشغيل والتوقف التلقائي
• دمج الضغط والمستوى والتدفق وإشارات الاستشعار الأخرى
• توفير الحمل الزائد للمحرك والحماية الكهربائية
• دعم تشغيل المضخة متغيرة السرعة عند الحاجة
• تحسين المراقبة المركزية ومراقبة المشغل
• تكييف تكوين الخزانة مع المتطلبات الخاصة بالمشروع

عند اختيار المورد، يجب على العملاء تقديم معلومات مفصلة حول مصدر الطاقة، وتقييمات المحرك، وكمية المضخة، وطريقة التحكم، وأجهزة الاستشعار، وبيئة التثبيت، ومتطلبات الاتصال، ومعايير المشروع المعمول بها. تسمح هذه التفاصيل بتكوين حل التحكم حول التطبيق الفعلي بدلاً من الاعتماد على ترتيب قياسي غير مناسب.

الأسئلة المتداولة

س 1: ما هو الغرض الرئيسي من خزانة التحكم الكهربائية؟

تعمل خزانة التحكم الكهربائية على مركزية التوزيع الكهربائي، وحماية المعدات، ومنطق التحكم، والمراقبة، ووظائف التشغيل الآلي. يوفر واجهة منظمة بين مصدر الطاقة ونظام التحكم وأجهزة الاستشعار والمعدات الصناعية.

س 2: هل يمكن لخزانة التحكم الكهربائية التحكم في مضخات متعددة؟

نعم. يمكن للكابينة المصممة بشكل صحيح التحكم في مضخات متعددة باستخدام الموصلات وأجهزة حماية المحركات وVFDs وPLCs والمرحلات والمكونات الأخرى. يعتمد التكوين الدقيق على عدد المضخات وتقييماتها وتسلسل التشغيل المطلوب.

س 3: هل تحتاج خزانة التحكم الكهربائية إلى PLC؟

ليست كل خزانة تتطلب PLC. قد تستخدم الأنظمة البسيطة المفاتيح والمرحلات والموصلات وأجهزة الحماية، بينما تستفيد التطبيقات الأكثر تقدمًا من التحكم المعتمد على PLC للتسلسل والمراقبة والإنذارات والاتصالات والأتمتة.

س 4: هل يمكن تركيب خزانة التحكم في الخارج؟

نعم، بشرط أن يتم اختيار حاوية الخزانة ونظام التبريد والمكونات الكهربائية ومداخل الكابلات وحماية البيئة بشكل مناسب للظروف الخارجية. يجب مراعاة التعرض للطقس والرطوبة وتغير درجات الحرارة والغبار وأشعة الشمس المباشرة أثناء التصميم.

س 5: لماذا تحتاج خزانة التحكم الكهربائية إلى التبريد؟

تولد المكونات الكهربائية الحرارة أثناء التشغيل. يمكن أن تنتج محركات الأقراص وإمدادات الطاقة والموصلات وغيرها من الأجهزة ذات الأحمال العالية طاقة حرارية كبيرة. إذا لم تتم إدارة الحرارة بشكل مناسب، فقد تزيد درجة حرارة المكون وتؤثر على الموثوقية وعمر الخدمة.

س 6: ما هي المعلومات التي يجب أن أقدمها عند طلب خزانة مخصصة؟

تتضمن المعلومات المفيدة جهد الإمداد والتردد والمرحلة وكمية المحرك وطاقته ومواصفات المضخة ومتطلبات التحكم وأنواع المستشعرات ومتطلبات الاتصال وموقع التثبيت والظروف البيئية وأبعاد الخزانة إذا كانت محددة وأي متطلبات كهربائية خاصة بالمشروع.

س7: كم مرة يجب فحص خزانة التحكم الكهربائية؟

يعتمد تكرار الفحص على ظروف التشغيل، وأهمية المعدات، والتعرض البيئي، وتوصيات الشركة المصنعة، وإجراءات السلامة المعمول بها. قد تتطلب الخزانات الموجودة في البيئات المتربة أو الرطبة أو المسببة للتآكل أو ذات درجات الحرارة العالية فحصًا متكررًا أكثر من الخزانات المثبتة في مرافق داخلية نظيفة.

س 8: هل يمكن لخزانة التحكم الكهربائية أن تدعم المراقبة عن بعد؟

نعم. اعتمادًا على بنية النظام، يمكن دمج وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات الاتصالات، وأجهزة HMI، والشبكات الصناعية، والواجهات الأخرى لتوفير مراقبة الحالة عن بعد، والإنذارات، وبيانات التشغيل، ووظائف التحكم.

س9: لماذا يُفضل تخصيص الخزانة عن اختيار خزانة عامة؟

يسمح التخصيص للبنية الكهربائية، وتقييمات المكونات، ومنطق التحكم، وتكوين العلبة، والتبريد، والأسلاك، ووظائف الاتصال بمطابقة التطبيق الفعلي. يمكن أن يؤدي ذلك إلى تحسين إمكانية الخدمة وتجنب المكونات غير الضرورية أو عدم كفاية السعة.

خاتمة

انخزانة التحكم الكهربائيةيعد جزءًا مهمًا من الأتمتة الصناعية الحديثة لأنه يجمع وظائف توزيع الطاقة والحماية والتحكم والمراقبة والاتصالات معًا في نظام منظم. يمكن للخزانة المناسبة أن تجعل المعدات الصناعية أسهل في التشغيل والمراقبة والحماية والصيانة.

الحل الأفضل يعتمد على أكثر من أبعاد الخزانة. يجب تقييم الحمل الكهربائي، وخصائص المحرك، ومنطق التحكم، والظروف البيئية، والإدارة الحرارية، وتنظيم الأسلاك، ومتطلبات الحماية، ووظائف الاتصال، والتوسع المستقبلي قبل الانتهاء من التصميم.

بالنسبة لمحطات الضخ وتطبيقات إدارة المياه، تعتبر العلاقة بين المضخة والمحرك وأجهزة الاستشعار ومنطق التحكم وخزانة التحكم الكهربائية ذات أهمية خاصة. يمكن أن يساعد الحل المتكامل بشكل صحيح المشغلين على تحقيق عملية تشغيل تلقائية يمكن الاعتماد عليها مع جعل مراقبة النظام وصيانته أكثر سهولة في الإدارة.

إذا كنت تخطط لنظام ضخ جديد، أو ترقية نظام تحكم موجود، أو تبحث عن خزانة تحكم كهربائية مخصصة تتناسب مع معداتك،شركة أوتي تيانجين للمضخات المحدودةيمكن أن توفر الدعم الموجه نحو التطبيق. شارك متطلباتك الكهربائية ومتطلبات التحكم مع الفريق الهندسي لمناقشة التكوين المناسباتصل بنالحل خزانة التحكم الكهربائية المخصصة.
