يعد تراكم المياه أحد التحديات الرئيسية التي تؤثر على كفاءة التعدين وسلامته. المياه الجوفية الزائدة، هطول الأمطار، ويمكن أن يؤدي التسرب تحت الأرض إلى تعطيل الإنتاج وإتلاف المعدات وزيادة تكاليف التشغيل.

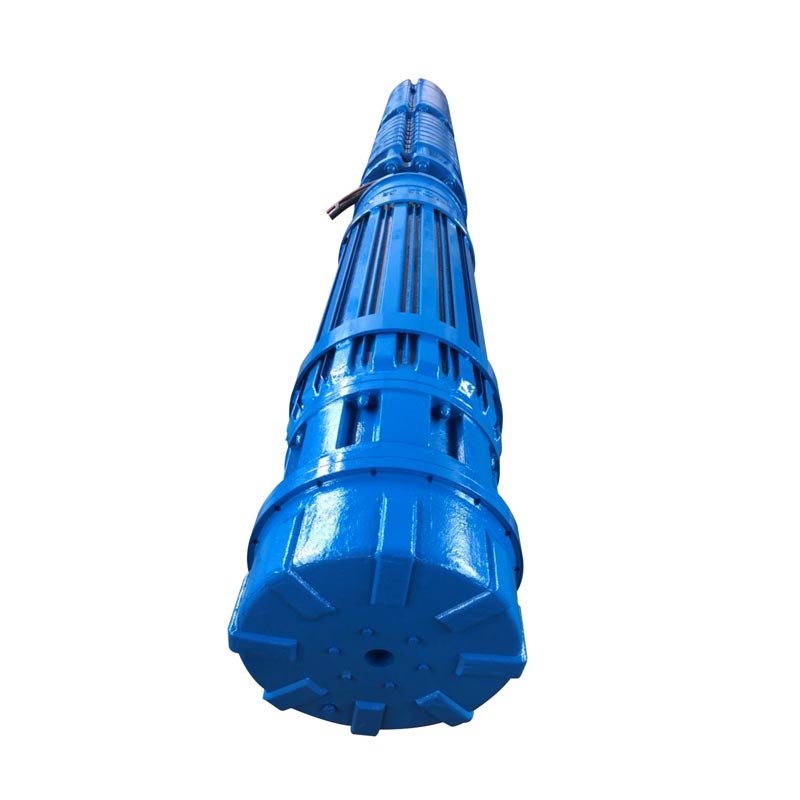

تم تصميم مضخة التعدين الغاطسة للصرف لتطبيقات نزح المياه الثقيلة في المناجم حيث تكون مستمرة مطلوب التشغيل وعمر الخدمة الطويل. تم تصميمه بنظام هيدروليكي للطرد المركزي عالي الأداء وقوي تقنية المحرك الغاطس، توفر إزالة مستقرة للمياه حتى في المناجم العميقة والحفر المفتوحة الكبيرة والبيئات تحتوي على جزيئات كاشطة.
من مناجم الفحم والنحاس إلى مواقع استخراج الذهب والقصدير والماس، توفر هذه المضخة تصريفًا يمكن الاعتماد عليه الأداء في ظل الظروف الصعبة.
كلما انخفض الحمل على الوحدة من الدفع المحوري والمواد الصلبة والطمي المسحوبة، كلما زاد التشغيل الموثوقية.
كلما زادت الموثوقية التشغيلية، زاد عمر الخدمة. للمضخات ذات المحركات الغاطسة التي تتميز بـ HDM والتي يمكن أن يصل عمرها إلى 10 سنوات أو أكثر.
كلما زاد عمر الخدمة وارتفعت الكفاءة (حتى 90% زائد)، انخفضت تكاليف التشغيل.
سعة التدفق س: ما يصل إلى 6000 م'/ساعة (26500 جالون أمريكي في الدقيقة)
رأس التسليم H: يصل إلى 1500 م (5000 قدم)
الضغط ع: ما يصل إلى 150 بار (2200 رطل لكل بوصة مربعة)
السرعة ن: ما يصل إلى 3600 دورة في الدقيقة
بيانات أداء المحرك:
التردد: 50 هرتز/ 60 هرتز
الجهد الخامس: حتى 14000 فولت
قوة المحرك P: حتى 5000 كيلووات (6700 حصان)
السرعة ن: ما يصل إلى 3600 دورة في الدقيقة
درجة الحرارة ر: تصل إلى 100 درجة مئوية
المواد: يتم اختيار المواد بشكل فردي وفقًا لمتطلباتك بما في ذلك الحديد الزهر الرمادي، حديد الدكتايل، البرونز، برونز الألومنيوم، الفولاذ المقاوم للصدأ المزدوج.
(1) تتميز المضخة الغاطسة بمروحة طرد مركزي وهيكل ريشة توجيه شعاعي؛ أثناء التشغيل، يتم سحب السائل بشكل شعاعي ويتم تفريغه بشكل شعاعي؛
(2) تتكون هذه المضخة الغاطسة بشكل أساسي من المكره، وحلقة الختم، ودوارات التوجيه العلوية والسفلية، والأقسام المتوسطة العلوية والسفلية، وقسم الشفط، وقسم التفريغ، وعمود المضخة، ومحمل الدفع العلوي، وغطاء ريشة التوجيه، وقسم الانتقال المتوسط.
(3) تتكون غرفة عمل المضخة من المكره، ودوارات التوجيه، والأقسام المتوسطة. تشكل المكره، وأكمام المحمل، والأكمام الفولاذية مجموعة الدوار، في حين يتم تثبيت المحامل المنزلقة في قسم الشفط، وقسم التفريغ، وقسم الانتقال الوسيط لدعم مجموعة الدوار الدوار.
(4) لتحقيق التوازن بين القوى المحورية، يتم ترتيب الدفاعات بشكل متماثل: تدور المكره العلوية في اتجاه عقارب الساعة، بينما يتم تثبيت المكره السفلي في الاتجاه المعاكس. تلغي القوى المحورية الناتجة عن الدفاعات أثناء التشغيل بعضها البعض، وأي قوة محورية متبقية يتحملها محمل الدفع المتصل بالمحرك، وبالتالي إطالة عمر خدمة الوحدة.
(5) يتم وضع الدوار باستخدام الكتف الشعاعي لقارنة المضخة لتتماشى مع قارنة مبيت محمل المحرك، ويتم تثبيتها محوريًا بمسامير لتشكيل اتصال صلب.
(1) يتكون المحرك من الجزء الثابت، والدوار، ومحامل التوجيه العلوية والسفلية، ومحامل الدفع، والقاعدة، وختم تمديد العمود التجمع، وغيرها من المكونات.
(2) يتم إغلاق امتداد عمود المحرك باستخدام ختم زيت مقوى بالمطاط وختم ميكانيكي.
(3) يتم تركيب المثانة المطاطية في الجزء السفلي من المحرك لموازنة الضغط بين المحرك التجويف الداخلي والماء الخارجي عند حدوث التمدد والانكماش الحراري داخل المحرك أو عند حدوث ذلك يتقلب مستوى الماء الخارجي. الجزء السفلي من المحرك مبطن بصفائح مجلفنة مقاومة للتآكل معدن.
(4) يتميز السطح الخارجي لغطاء المحرك بزعانف تبريد وقنوات مياه تبريد. أثناء التشغيل، الجزء الداخلي من المحرك مملوء بالماء، والذي يتم تدويره بواسطة المكره الموجود في الجزء السفلي من الدوار لضمان ذلك درجة حرارة داخلية موحدة. وفي الوقت نفسه، يتبدد تدفق المياه عالي السرعة على السطح الخارجي للمحرك الحرارة من السكن وزعانف التبريد وأسطح قنوات المياه.
(5) تستخدم ملفات الجزء الثابت للمحرك سلكًا معزولًا عالي الجهد ومقاومًا للماء، والذي يوفر درجة حرارة ممتازة خصائص المقاومة والعزل. يتم توصيل أسلاك اللف بكابل طاقة عالي الجهد ومقاوم للماء. بالإضافة إلى ذلك، يتم تثبيت أجهزة استشعار لدرجة الحرارة على سطح أطراف اللف لمراقبة الماء درجة الحرارة من حولهم. أجهزة استشعار درجة الحرارة متصلة بكابل رباعي النواة؛ يتم توجيه كلا الكابلين من خلال فتحات خروج الكابل في الدليل العلوي تحمل السكن.
(6) الدوار هو من نوع القفص السنجابي، مع القفص المصنوع من الموصلات النحاسية.
(7) يتم تجهيز علب محمل التوجيه العلوي والسفلي بأغلفة محمل، ويتم تثبيت محمل الدفع عند الطرف السفلي من الدوار. تتكون مجموعة محامل الدفع من محامل الدفع العلوية والسفلية وانزلاق لوحة، والتي تستخدم لدعم القوى المحورية؛ محمل الدفع العلوي هو نوع حلقي مجزأ، في حين أن الجزء السفلي محمل الدفع هو نوع قطاع مجزأ.
كفاءة إزالة المياه الجوفية من مناجم الفحم تحت الأرض.
مناسبة لأنظمة صرف تعدين النحاس والذهب والقصدير والماس.
يعالج تراكم الأمطار والتحكم في المياه الجوفية في حفر التعدين الكبيرة.
تكوين الضغط العالي للعمليات العميقة تحت الأرض.
تم تصميم المضخة لمياه المناجم التي تحتوي على المياه الجوفية والرواسب والجزيئات العالقة. اختيار المواد يمكن تخصيصها وفقا لظروف المياه.
اعتمادًا على التكوين، يمكن للمضخة تحقيق رؤوس توصيل تصل إلى 1500 متر، مما يجعلها مناسبة للمناجم العميقة تطبيقات الصرف.
تشمل المواد الشائعة الحديد الزهر والحديد المرن والبرونز وبرونز الألومنيوم والفولاذ المقاوم للصدأ المزدوج. ال يعتمد الاختيار على متطلبات التآكل والتآكل.
نعم. يمكن تخصيص الأداء الهيدروليكي للمضخة، وجهد المحرك، والطاقة، والمواد، والتكوين وفقًا لذلك متطلبات المشروع.
