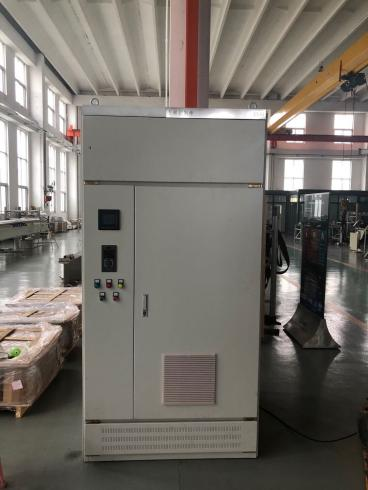

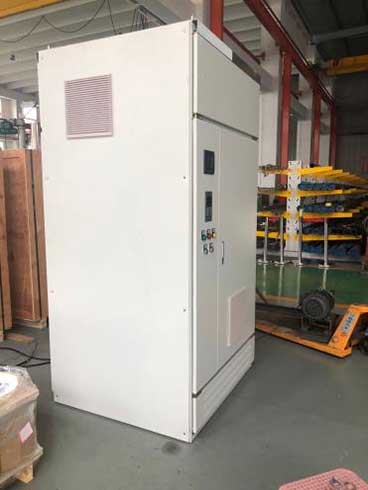

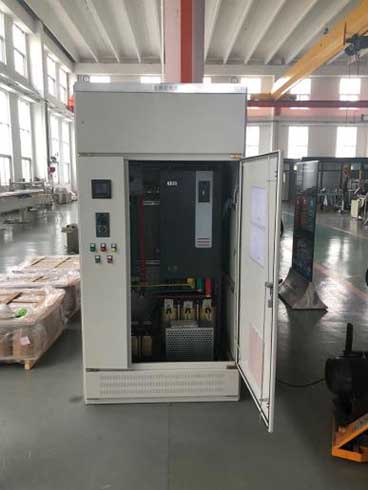

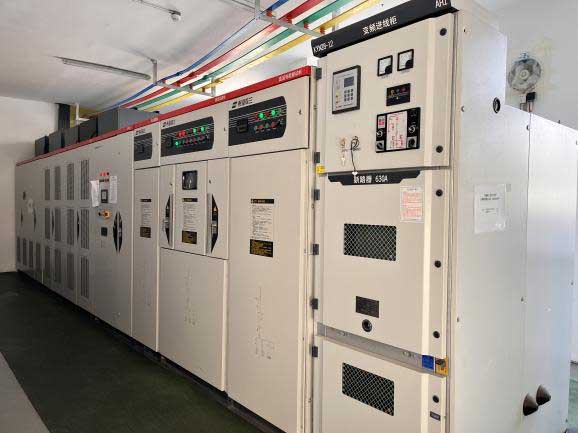

الخزانة التحكم الكهربائيةهو جهاز مخصص يتحكم في تشغيل وإيقاف وحدة المضخة الغاطسة الكهربائية (ESP)، ويراقب ويسجل حالة تشغيلها، ويقوم تلقائيًا بإجراء الحماية من انقطاع التيار الكهربائي عند حدوث ظروف غير طبيعية أثناء التشغيل. حاليًا، يتم استخدام أربعة أنواع من خزائن التحكم بشكل شائع: خزائن التحكم في تردد الطاقة، وخزائن التحكم ذات البداية الناعمة، وخزائن التحكم ذات الجهد المنخفض المتغير التردد، وخزائن التحكم ذات الجهد المتوسط المتغير التردد.
المعيار الدولي: ISO 13628، IEC 60034، IEC 60529، IEC 60947، IEC 60079
المعيار الوطني: GB/T 16750، GB/T 3797، GB 4208، GB/T 14048، GB 7251.1
معيار الصناعة: API RP 11S1، API 14F
معيار المؤسسة: AT-ST-013
حماية الجهد الكهربائي
ثلاث مراحل الحماية الحالية
حماية الزائد
حماية التحميل الزائد
حماية من انخفاض الجهد
بداية متأخرة
تأخر الاغلاق
التسجيل الحالي
| النموذج والمواصفات | التصنيف الحالي (أ) | الجهد المقدر (الخامس) | أ (العرض) × ب (العمق) × ح (الارتفاع) |
| فئة 1.2 كيلو فولت | 50、80、100、120、150 | 1140 | 460×520×1500 |
| فئة 2.5 كيلو فولت | 50、80、100、120、150 | 2500 | 600×630×1700 |
| فئة 3 كيلو فولت | 50、80、100、120、150 | 3000 | 600×630×1700 |
| فئة 3.6 كيلو فولت | 50、80、100、120、150 | 3600 | 600×630×1700 |
| النموذج والمواصفات | التصنيف الحالي (أ) | الجهد المقدر (الخامس) | أ (العرض) × ب (العمق) × ح (الارتفاع) |
| فئة 1.2 كيلو فولت | 50、80、100、120、150 | 1140 | 460×520×1500 |
| فئة 2.3 كيلو فولت | 50、80、100、120、150 | 2300 | 600×630×1700 |
● الارتفاع: ≥2000 م
● درجة الحرارة المحيطة: -30 درجة مئوية/-22 درجة فهرنهايت - +50 درجة مئوية/122 درجة فهرنهايت
● الرطوبة النسبية: ≥85%
● خالية من المواد القابلة للاشتعال والانفجار، والغازات المسببة لتآكل العزل، والغبار الموصل
● يتم تركيبه في أماكن خالية من الاهتزازات الشديدة وبميل رأسي ≥ 5 درجات
| لا. | اسم المعلمة | بيانات |
| 1 | تصنيف جهد الإدخال | 380 فولت – 480 فولت ±10%,3P 380 فولت – 480 فولت ±10%، 3 مراحل |
| 2 | تردد الإدخال المقدر | 50 هرتز ± 10% |
| 3 | تردد الإخراج | 0 - 120 هرتز، قابل للتعديل |
| 4 | دقة تردد الإخراج | 0.01 هرتز |
| 5 | التحكم في جهد إمداد الطاقة | تيار متردد 220 فولت |
| 6 | طاقة الإخراج المقدرة | 110 كيلووات - 630 كيلووات |
| 7 | تصنيف الانتاج الحالي | 215 أ – 1188 أ |
| 8 | نطاق الجهد الناتج | 0 - جهد الإدخال |
| 9 | نوع المعدل | 6 - مقوم الصمام الثنائي النبضي |
| 10 | نوع الترانزستور العاكس | IGBT |
| 11 | واجهة الاتصال الخارجية | RS485، RS232 |
| 12 | نموذج الاتصال الخارجي | كابل |
| 13 | وظيفة الحماية | الزائد، التحميل الزائد، ماس كهربائى، فقدان الطور، درجة الحرارة الزائدة |
| 14 | طريقة التبريد | تبريد الهواء القسري |
| 15 | عامل طاقة الإدخال | 0.98 |
| 16 | كفاءة | >98% |
| 17 | مرشح الإخراج | موجة جيبية |
| 18 | دورة العمل المقدرة | مستمر |
| 19 | درجة IP/درجة الحماية | IP23 |
| 20 | سعة التحميل الزائد | عزم الدوران المقدر بنسبة 150%، المدة 60 ثانية |
| 21 | درجة حرارة التشغيل المحيطة | -15 درجة مئوية ~ 50 درجة مئوية 5 ℉ ～ 122 ℉ |
| 22 | درجة حرارة التخزين/النقل | -40 درجة مئوية ~ 55 درجة مئوية -40 ℉ ～ 131 ℉ |
| 23 | الرطوبة المحيطة | ≥95% (عند +20 درجة مئوية)، غير متكثف |
| 24 | ارتفاع التثبيت | ≥1000m، مطلوب خفض السرعة في حالة تجاوزها |
| 25 | مدخلات الجانب التوافقي مكون | H5=36%، H7=17.8%، H11=8.1%، H13=5.3% |
| 26 | إدخال المحتوى التوافقي الجانبي | <5% |
| 27 | وضع التحكم | متعدد النقاط V/F، ناقل V/F |
| 28 | مدخل ومخرج وضع الأسلاك | أعلى للداخل وأعلى للخارج، وأسفل للداخل وأسفل للخارج |
| لا. | اسم المعلمة | بيانات |
| 1 | تصنيف جهد الإدخال | 380 فولت – 690 فولت ±10%، 3 مراحل |
| 2 | تردد الإدخال المقدر | 50 هرتز ± 10% |
| 3 | تردد الإخراج | 0 - 120 هرتز، قابل للتعديل |
| 4 | دقة تردد الإخراج | 0.01 هرتز |
| 5 | التحكم في جهد إمداد الطاقة | تيار متردد 220 فولت |
| 6 | طاقة الإخراج المقدرة | 110 كيلوواط – 900 كيلوواط |
| 7 | تصنيف الانتاج الحالي | 202 هـ – 1535 هـ |
| 8 | نطاق الجهد الناتج | 0 - جهد الإدخال |
| 9 | نوع المعدل | IGBT |
| 10 | نوع الترانزستور العاكس | IGBT |
| 11 | واجهة الاتصال الخارجية | RS485، RS232 |
| 12 | وضع الاتصال الخارجي | الألياف الضوئية |
| 13 | وظيفة الحماية | الزائد، التحميل الزائد، ماس كهربائى، فقدان المرحلة، الإفراط في درجة الحرارة |
| 14 | طريقة التبريد | تبريد الهواء القسري |
| 15 | عامل طاقة الإدخال | 0.98 |
| 16 | كفاءة | >98% |
| 17 | مرشح الإخراج | موجة جيبية |
| 18 | دورة العمل المقدرة | مستمر |
| 19 | درجة IP/درجة الحماية | IP23 |
| 20 | سعة التحميل الزائد | عزم الدوران المقدر بنسبة 150%، المدة 60 ثانية |
| 21 | درجة حرارة التشغيل المحيطة | -15 درجة مئوية ~ 50 درجة مئوية 5 ℉ ～ 122 ℉ |
| 22 | درجة حرارة التخزين/النقل | -40 درجة مئوية ~ 55 درجة مئوية -40 ℉ ～ 131 ℉ |
| 23 | الرطوبة المحيطة | ≥95% (عند +20 درجة مئوية)، غير متكثف |
| 24 | ارتفاع التثبيت | ≥1000 م؛ التخفيض مطلوب إذا تم تجاوزه |
| 25 | مدخلات الجانب التوافقي مكون | 4% |
| 26 | إدخال المحتوى التوافقي الجانبي | <5% |
| 27 | وضع التحكم | متعدد النقاط V/F، ناقل V/F |
| 28 | مدخل ومخرج وضع الأسلاك | أعلى للداخل وأعلى للخارج، وأسفل للداخل وأسفل للخارج |
| لا. | اسم المعلمة | بيانات |
| 1 | تصنيف جهد الإدخال | 0.6 كيلو فولت -2.6 كيلو فولت ± 10% |
| 2 | تردد الإدخال المقدر | 50 هرتز ± 10% |
| 3 | تردد الإخراج | 0 - 120 هرتز، قابل للتعديل |
| 4 | دقة تردد الإخراج | 0.01 هرتز |
| 5 | التحكم في جهد إمداد الطاقة | تيار متردد 220 فولت |
| 6 | القدرة المقدرة | 45 كيلو فولت أمبير – 300 كيلو فولت أمبير |
| 7 | طريقة التبريد | تبريد الهواء القسري |
| 8 | عامل طاقة الإدخال | أعلى من 0.98 عند حمل >20% |
| 9 | دورة العمل المقدرة | مستمر |
| 10 | درجة IP/درجة الحماية | IP20 |
| 11 | سعة التحميل الزائد | 120% لمدة ساعة واحدة، 150% لمدة دقيقة واحدة |
| 12 | درجة حرارة التشغيل المحيطة | -15 درجة مئوية ~ 50 درجة مئوية 5 ℉ ～ 122 ℉ |
| 13 | درجة حرارة التخزين/النقل | -40 درجة مئوية ~ 55 درجة مئوية -40 ℉ ～ 131 ℉ |
| 14 | الرطوبة المحيطة | ≥90% (عند +20 درجة مئوية)، غير متكثف |
| 15 | ارتفاع التثبيت | ≥1000 م؛ التخفيض مطلوب إذا تم تجاوزه |
● الارتفاع يجب ألا يتجاوز 1000 م؛ مطلوب تخفيض القدرة إذا تجاوز الارتفاع 1000 متر.
● درجة حرارة التشغيل المحيطة: -5 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة اليومية لا يتجاوز +35 درجة مئوية، اختلاف درجة الحرارة المحيطة لا يزيد عن 5 درجة مئوية/ساعة. إذا تجاوزت درجة الحرارة المحيطة النطاق المسموح به، فيجب تجهيز معدات تكييف الهواء المناسبة.
●الرطوبة النسبية القصوى للهواء المحيط: ≥ 90% (عند 20 درجة مئوية)؛ ≥ 50% عند +40 درجة مئوية.
● يجب أن تكون قاعدة التركيب خالية من الاهتزازات والصدمات الشديدة، وأن لا يزيد ميلها الرأسي عن 5%.
● يجب أن تكون بيئة التشغيل خالية من الغبار الموصل أو المتفجر، وخالية من الغازات أو الأبخرة التي تؤدي إلى تآكل المعادن أو إتلاف العزل.
●يجب ألا يتجاوز تقلب الجهد المستمر لمصدر طاقة إدخال التيار المتردد ±10% من القيمة المقدرة.
●نطاق تذبذب التردد لشبكة طاقة التيار المتردد: 45 هرتز - 55 هرتز، مع معدل تغير التردد لا يتجاوز ±1% في الثانية.
●للاستخدام الداخلي فقط مع التهوية الجيدة؛ يجب أن تكون الخلوصات الموجودة أعلى الجهاز وحوله ≥ 700 مم.
●مجهزة بوسائل الحماية بما في ذلك الجهد الزائد، والجهد المنخفض، والتيار الزائد، وفقدان الطور، والدوائر القصيرة.
●مجهز بشاشة LED لإظهار تيار الإخراج والجهد والتردد وما إلى ذلك.
●يمكن ضبط معلمات النظام عبر لوحة المفاتيح.
● يمكن أن تعمل في كل من وضع التردد المتغير ووضع تردد الطاقة.
●في ظل عملية التردد المتغير، يمكن أن يكون وضع العمل يدويًا أو تلقائيًا.
● يمكن ضبط وقت البدء وتكرار التشغيل بشكل تعسفي.
Q1: ما هي المعدات التي تستخدم فيها خزانة التحكم الكهربائية بمحرك متغير السرعة بشكل أساسي؟
A1: إن خزانة التحكم في القيادة ذات السرعة المتغيرة هذه عبارة عن معدات دعم خاصة لجميع أنواع المضخات الغاطسة، مثل المضخات ذات درجة الحرارة العالية ومضخات الآبار العميقة ومضخات سحب النهر. إنه يناسب توصيل مياه حقول النفط، وإمدادات مياه الآبار العميقة ومشاريع سحب مياه الأنهار.
س 2: ما هي المزايا الأساسية للتحكم في تحويل التردد مقارنة بالتحكم التقليدي في السرعة الثابتة؟
A2: بالمقارنة مع صناديق التحكم التقليدية ذات السرعة الثابتة، فإنخزانة التحكم الكهربائية بمحرك متغير السرعةيمكن ضبط سرعة المضخة بحرية حسب الحاجة. إنه يوفر المزيد من الطاقة، ويقلل من تآكل المعدات مع التشغيل الناعم، ويتمتع بحماية أمان كاملة، مما يجعل تشغيل المضخة أكثر استقرارًا وأمانًا وتوفيرًا للطاقة.
Q3: هل يمكن لخزانة التحكم هذه التكيف مع بيئات العمل الخارجية القاسية؟
ج3: نعم. تعتمد خزانة التحكم الكهربائية هذه غلافًا صناعيًا مغلقًا وأجزاء داخلية عالية الجودة. إنه مقاوم للغبار، ومقاوم للماء، ومضاد للتداخل، ويمكن أن يعمل بثبات في البيئات الرطبة، والمتربة، والخارجية لحقول النفط، ومشاريع سحب مياه الآبار ومياه الأنهار.

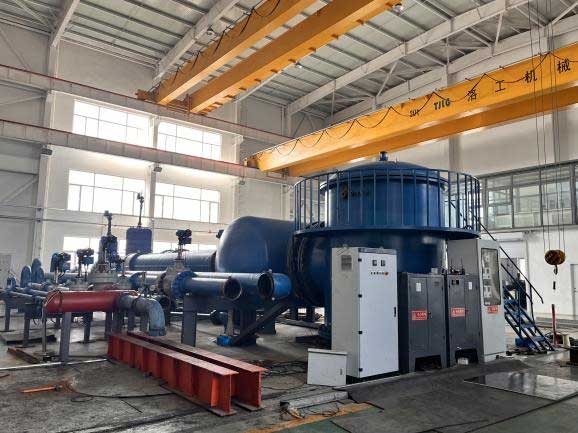

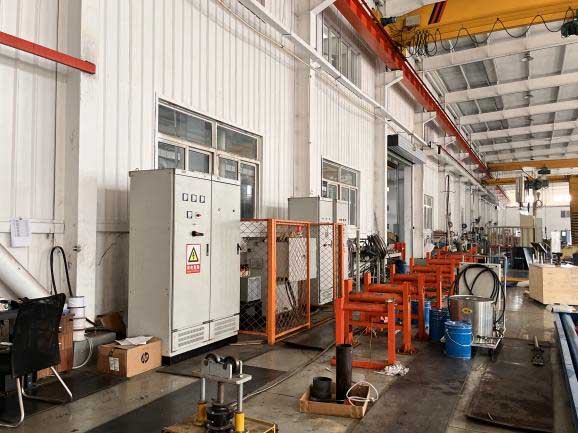

نحن نتبع رقابة صارمة على الجودة لكل خزانة تحكم كهربائية بمحرك متغير السرعة. بخلاف الفحص العادي للجزء الواحد، يتم اختبار جميع خزاناتنا باستخدام مجموعات المضخات الغاطسة المطابقة قبل التسليم. يجتاز كل جهاز اختبار التشغيل الكامل واختبار ضبط السرعة واختبار محاكاة الحمل. يضمن اختبار مطابقة المضخة الحقيقي التنسيق المثالي بين الخزانة والمضخة. يتم تسليم جميع المنتجات فقط بعد اجتياز اختبار المطابقة الكامل، لضمان التشغيل الميداني المستقر والموثوق.
لدينا خبرة غنية في تطوير وإنتاج معدات التحكم في المضخات الغاطسة. يتم اختبار جميع منتجات خزانة التحكم الكهربائية ذات المحرك المتغير السرعة بدقة، بجودة مستقرة ومعدل فشل منخفض. نحن ندعم المعلمات والوظائف المخصصة لتناسب المضخات وظروف العمل المختلفة. نحن نقدم استشارات كاملة قبل البيع، والتوجيه في الموقع وخدمات صيانة ما بعد البيع. تُباع منتجاتنا في جميع أنحاء العالم، وتخدم العديد من مشاريع حقول النفط وآبار المياه ومياه الأنهار مع حلول تحكم مستقرة وفعالة من حيث التكلفة.
