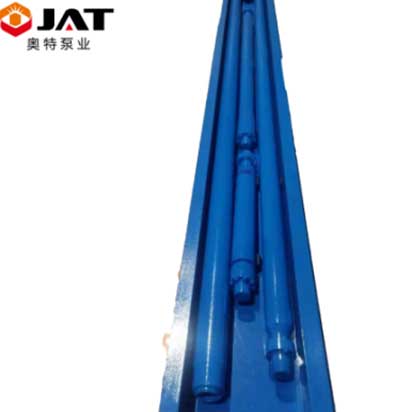

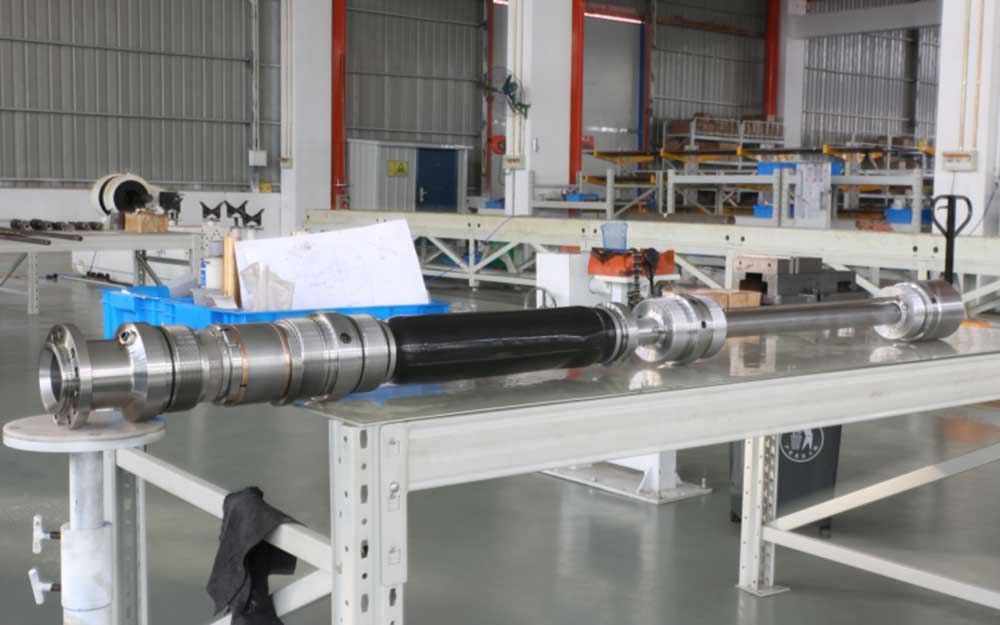

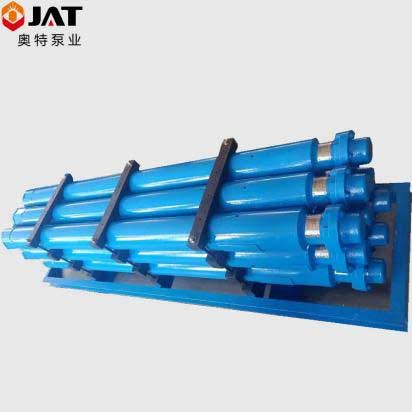

المضخة غاطسة كهربائيةهو نظام رفع صناعي في قاع البئر مصمم للإنتاج المستمر للنفط الخام في الآبار العميقة والمنصات البحرية وظروف الخزانات المعقدة. إنه يدمج محركًا غاطسًا عالي الأداء، ومضخة طرد مركزي متعددة المراحل، ونظام حماية مقاوم للغاز والرمل، وهيكل إغلاق موثوق لتوفير أداء مستقر لرفع الزيت.
تم تصميم نظام ESP للآبار ذات المياه العالية وحقول النفط الناضجة والإنتاج البحري وبيئات الخزانات الصعبة، وهو يساعد المشغلين على تحسين كفاءة الإنتاج وتقليل تكرار الصيانة وخفض تكاليف التشغيل على المدى الطويل.
بفضل أقطار المضخة المتعددة وتكوينات الطاقة وخيارات المواد المتاحة، يمكن تخصيصها وفقًا لعمق البئر وخصائص السوائل ودرجة الحرارة ومتطلبات الإنتاج.
| لا. | اسم المعدات | ضرورة | طريقة الشراء | وصف المعدات |
| المرافق الأرضية | ||||
| 1 | صندوق التقاطع | خياري | المقدمة من قبل العملاء |
1. لاتصالات الكابلات تحت الأرض في آبار الكابلات الأرضية 2. منع الغاز عالي الضغط في المناجم تحت الأرض |
| 2 | محول تصعيد التردد المتغير | مطلوب | المقدمة من قبل العملاء | يستخدم لتعزيز جهد مصدر الطاقة إلى الجهد الأرضي الذي تتطلبه المضخة الكهربائية |
| 3 | خزانة التحكم بالتردد المتغير ذات الجهد المنخفض (بما في ذلك مرشح الجيب) | مطلوب | المقدمة من قبل العملاء | للتحكم في حالة تشغيل المضخة الكهربائية وحمايتها وضبطها |
| 4 | فلتر | خياري | المقدمة من قبل العملاء | لحماية المضخات الكهربائية والمعدات الحيوية في شبكات الطاقة |
| 5 | كابل السطح | خياري | المقدمة من قبل العملاء |
1. يستخدم لتوصيل المعدات الأرضية 2. تكلفة مضخة التحكم |
| موصل سلسلة أنابيب قاع البئر | ||||
| 1 | معدات رأس البئر | مطلوب | المقدمة من قبل العملاء | 1. لتعليق سلاسل الأنابيب وربط خطوط الأنابيب السطحية 2. لمرور الكابلات تحت الأرض |
| 2 | أنبوب النفط | مطلوب | المقدمة من قبل العملاء | يستخدم لتوصيل المضخات الكهربائية وتشكيل قناة رفع السوائل بشكل جيد |
| 3 | صمام الصرف | خياري | المقدمة من قبل العملاء | تصريف أنابيب بئر السوائل للضخ |
| 4 | صمام تدفق واحد | مطلوب | المقدمة من قبل العملاء | تعمل وظيفة إيقاف تشغيل المضخة على منع التدفق الخلفي لسائل البئر في سلسلة الأنابيب، مما قد يتسبب في حدوث مطرقة مائية وتلف المضخة الكهربائية. |
| 5 | اتصال المخرج | مطلوب | المقدمة من قبل العملاء | تستخدم لتوصيل المضخة الكهربائية بأنبوب الزيت |
| 6 | مضخة | مطلوب | مصادرة الذات | يستخدم لتوليد ضغط الرفع ومعدل التدفق المطلوب |
| 7 | معالج الغاز | خياري | مصادرة الذات |
1.للحد من تأثير الغاز على المضخات الكهربائية، مثل قفل الغاز والتجويف 2. تدفق الرفع الكافي |
| 8 | فاصل الغاز أو قسم المدخل | مطلوب | مصادرة الذات |
1.للحد من تأثير الغاز على المضخات الكهربائية، مثل قفل الغاز والتجويف 2. تدفق الرفع الكافي 3. يشكل قناة لدخول سائل البئر إلى المضخة |
| رقم | اسم الجهاز | ضرورة | طريقة الاستحواذ | وصف الجهاز |
| موصل سلسلة أنابيب قاع البئر | ||||
| 9 | حامية | مطلوب | مصادرة الذات |
1. يستخدم لنقل عزم دوران المحرك إلى المضخة 2. توازن الضغط للمحرك الغاطس في حفرة البئر 3. القوة المحورية للمضخة الحاملة 4. تجديد زيت المحرك للمحرك المغمور 5. الختم المحوري للمحرك المغمور |
| 10 | محرك غاطس | مطلوب | مصادرة الذات | يستخدم لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية وتوفير الطاقة لتشغيل المضخة |
| 11 | جهاز استشعار قاع البئر | خياري | المقدمة من قبل العملاء | للمراقبة في الوقت الحقيقي لضغط مدخل سوائل البئر والمضخة الكهربائية، ودرجة الحرارة، والاهتزاز، والعزل، وما إلى ذلك. |
| 12 | مخرج | مطلوب | مصادرة الذات | توجيه وتثبيت المضخة في قاع البئر |
| معدات الكابلات وملحقاتها في قاع البئر | ||||
| 1 | عابر سبيل | خياري | المقدمة من قبل العملاء |
1. يستخدم لختم الكابل من خلال جهاز رأس البئر 2. هيكل الأبعاد متوافق مع جهاز رأس البئر 3. قادر على تحمل الجهد الأرضي العالي للمحرك |
| 2 | كابل الطاقة (كابل مسطح) | مطلوب | المقدمة من قبل العملاء |
1. نقل الطاقة لمرحلة الأنابيب في قاع البئر 2. يجب أن تكون الكابلات متوافقة مع درجة حرارة البئر وظروفه |
| 3 | كابلات التوتر وموصلات كابلات التوتر (الكابلات المسطحة الصغيرة) | مطلوب | مصادرة الذات |
1. نقل الطاقة لمرحلة المضخة الكهربائية في قاع البئر 2. يجب أن تكون الكابلات متوافقة مع درجة حرارة البئر وظروفه 3. يجب أن تكون مختومة للمحرك. |
| 4 | غلاف الكابل ومشبك الكابل أو واقي كابل الوحدة | مطلوب | مصادرة الذات | تثبيت وحماية الكابلات لمرحلة المضخة الكهربائية |
| 5 | يوتيوب: حامي كابل المشبك عبر الموصل | مطلوب | المقدمة من قبل العملاء | تطبيق تثبيت الكابلات وحمايتها في مرحلة أنابيب النفط |
| رقم | اسم الجهاز | ضرورة | طريقة الاستحواذ | وصف الجهاز |
| ملحقات أخرى للاستخدام تحت الأرض | ||||
| 1 | مجموعة ملحقات قاع البئر للمضخة الكهربائية (بما في ذلك المحرك، الواقي، قسم رأس البئر أو الفاصل، المضخة، معالج الغاز) | مطلوب | مصادرة الذات | للأجزاء المستخدمة لمرة واحدة في التطبيقات تحت الأرض، مثل الحلقات الدائرية والمسامير وزيت المحرك. |
| 2 | حزمة ملحقات توصيل الكابل | خياري | مصادرة الذات | يستخدم لتوصيل كابلات الرصاص بكابلات الطاقة، مثل الأشرطة العازلة والكابلات المدرعة. |
| 3 | الملحقات للمعدات الأخرى التي تسير في العمود | مطلوب | يقدم بعض موفري الأجهزة | |
| أدوات قاع البئر | ||||
| 1 | آلة اختيار الكابلات ووضعها | خياري | متاح للشراء أو الإيجار أو أي وسيلة أخرى لنشر الكابلات | |
| 2 | بكرة الكابل | مطلوب | المقدمة من قبل العملاء | لنشر الكابل |
| 3 | معدات تعبئة الزيت | مطلوب | مصادرة الذات | لحقن زيت المضخة الكهربائية |
| 4 | رافعة مضخة كهربائية | مطلوب | مصادرة الذات | لرفع قاع البئر |
| 5 | مغزل | مطلوب | مصادرة الذات | رمح القرص أسفل البئر |
| 6 | جاك الرفع | مصادرة الذات | للاستخدام في المحركات الكهربائية، يجب | |
| 7 | أدوات قاع البئر الأخرى | مطلوب | يوفر بعض موردي الأجهزة | |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 338 | 86 |
| حامية | 338 | 86 |
| محرك | 375 | 95.25 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 400 | 101.6 |
| حامية | 400 | 10.1.6 |
| محرك | 456 | 115.82 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 513/538/562 | 130.3/136.7/143 |
| حامية | 513 | 130.3 |
| محرك | 540/562 | 138/143 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 675 | 171.45 |
| حامية | 675 | 171.45 |
| محرك | 738 | 187.45 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 862 | 219 |
| حامية | 675 | 171.45 |
| محرك | 738 | 187.45 |
• تطوير حقول النفط البرية:المضخة غاطسة كهربائية ينطبق بشكل مثالي على آبار النفط التقليدية وخزانات النفط ذات الضغط المنخفض وآبار التطوير التي تغمرها المياه، مما يوفر رفعًا مستقرًا للنفط الخام يوميًا ويلبي احتياجات الإنتاج المستمر على المدى الطويل لحقول النفط البرية.
• إنتاج النفط والغاز البحري:قابل للتكيف مع حفر الآبار البحرية الضيقة وظروف العمل البحرية القاسية، ويتميز بهيكل مدمج ومعدل فشل منخفض لتقليل تكاليف الصيانة والتشغيل البحرية.
• عملية الخزان الخاصة:يمكن تطبيقه على آبار النفط ذات المياه العالية والتآكل والكاشط قليلاً، بالإضافة إلى آبار النفط الحرارية الأرضية، مما يدعم رفع السوائل بشكل آمن وفعال في ظروف العمل المعقدة.
• تحفيز وترميم آبار النفط:مثالي لآبار النفط المنخفضة الإنتاجية والمستنفدة، مما يعمل على تحسين كفاءة توصيل السوائل بشكل فعال وإحياء القدرة الإنتاجية لحقول النفط القديمة.
•التصميم الهيكلي:تتميز المضخة الغاطسة الكهربائية بمظهر أنيق ومضغوط بأقطار خارجية اختيارية متعددة، والتي يمكن أن تتطابق تمامًا مع أحجام حفرة البئر المختلفة وتتكيف مع أنواع مختلفة من آبار النفط.
•كفاءة الرفع العالية:يوفر الهيكل الهيدروليكي الأمثل متعدد المراحل تعزيزًا مستقرًا للضغط ومعدل تدفق كبير، مما يحقق رفعًا مستمرًا للزيت الخام بكفاءة عالية.
•القدرة على التكيف البيئي ممتازة:مجهزة بهياكل مانعة للتسرب والحماية ممتازة، ومقاومة التآكل والتآكل الناتج عن الوسائط المختلطة من النفط والغاز والماء.
•تكلفة تشغيل منخفضة:يتميز باستهلاك منخفض للطاقة، وتشغيل مستقر ومعدل فشل منخفض، مما يقلل بشكل كبير من خسائر الصيانة اليدوية وإيقاف التشغيل الميداني.
•عمر الخدمة الطويل:يعمل التجميع الذي تمت معايرته في المصنع والتصميم عالي التحمل على تعزيز الاستقرار الهيكلي العام وإطالة دورة تشغيل المعدات.
سلسلة 400:نموذج قياسي مدمج مصمم لآبار النفط التقليدية ذات القطر الصغير. إنها مناسبة لتطبيقات إنتاج حقول النفط العامة التي تتطلب قدرة تدفق معتدلة وتشغيلًا اقتصاديًا.
سلسلة 538/540:مصممة لأنظمة نشر الأنابيب الملتفة ومناسبة لآبار النفط ذات القطر المتوسط والكبير. وهو يدعم التطبيقات التي تتطلب معدلات تدفق أعلى وقدرة رفع.
هيكل مكافحة الفشل:تساعد محامل الدفع عالية التحميل وهياكل الحماية محكمة الغلق على تحمل أحمال الصدمات في قاع البئر وتقليل تلف المعدات أثناء التشغيل.
عملية موفرة للطاقة:يعمل التصميم الهيدروليكي الأمثل على تقليل مقاومة تدفق السوائل والخسائر الهيدروليكية، مما يساعد على تقليل استهلاك الطاقة أثناء التشغيل المستمر.
خيارات التكوين المرنة:تتوفر مواصفات متعددة للمضخة وخيارات المواد للتطبيقات التي تتضمن التآكل والتآكل وظروف درجات الحرارة المرتفعة.
متطلبات الصيانة المنخفضة:تساعد فترات الخدمة الطويلة وتكرار الصيانة المنخفض وأداء التشغيل المتسق على تقليل تكاليف التشغيل الإجمالية.
يجب أن يعتمد اختيار المرسب الكهروستاتيكي على ظروف البئر الفعلية ومتطلبات التشغيل.
تتطلب الآبار ذات الإنتاج العالي:قطر المضخة أكبر، قدرة تدفق أعلى، مراحل هيدروليكية محسنة
الآبار العميقة تتطلب: قدرة رأس أعلى، مراحل أكثر للمضخة، هيكل ميكانيكي معزز
تشمل العوامل الرئيسية ما يلي:نسبة قطع الماء، محتوى الغاز، تركيز الرمل، مستوى التآكل، لزوجة النفط الخام
تتطلب الآبار ذات درجة الحرارة المرتفعة ما يلي:عزل المحرك لدرجات الحرارة العالية، مواد مقاومة للحرارة، تصميم تبريد محسن
يتم فحص المواد الأساسية بما في ذلك أعمدة السبائك والمكونات المضادة للتآكل قبل الإنتاج للتحقق من الامتثال لمتطلبات التطبيق في قاع البئر.
يتم تطبيق تحليل ديناميكيات الموائع الحسابية والتصنيع باستخدام الحاسب الآلي لتحسين دقة المكره والناشر ومعالجة المكونات الهيكلية.
تخضع كل وحدة مضخة لاختبار أداء التدفق واختبار الضغط واختبار التشغيل وفحص الختم قبل التسليم.
يتم تنفيذ إجراءات التجميع الموحدة وعمليات معايرة المصنع للحفاظ على أداء المنتج المتسق وتقليل انحرافات التجميع.
يتم الاحتفاظ بسجلات الإنتاج والاختبار لتتبع المنتج والتحقق من المشروع.
