كيف تعمل مضخة التدفق المحوري الغاطسة على تحسين نقل المياه عالي التدفق؟

الخطوط العريضة للمادة

بالنسبة للمهندسين والمقاولين والسلطات البلدية والمشغلين الصناعيين وأصحاب المشاريع الزراعية، فإن اختيار مضخة ذات تدفق كبير لا يعني مجرد اختيار أكبر محرك متاح. يجب أن يتطابق نظام الضخ مع معدل التدفق المطلوب، والرأس الديناميكي الإجمالي، وجودة المياه، وبيئة التشغيل، وهيكل التركيب، وإمدادات الطاقة، ودورة العمل المتوقعة.

• فهم الدور الهيدروليكي لضخ التدفق المحوري.
• حدد لماذا يمكن للبناء الغاطس أن يبسط تصميم محطة الضخ.
• تقييم قدرة المضخة وفقًا لظروف المشروع الفعلية.
• تقليل مخاطر التركيب والصيانة من خلال التخطيط السليم.
• اختيار المواد وأنظمة الحماية ووظائف المراقبة المناسبة.
• قم بمطابقة تكوين المضخة مع تطبيق نقل المياه.

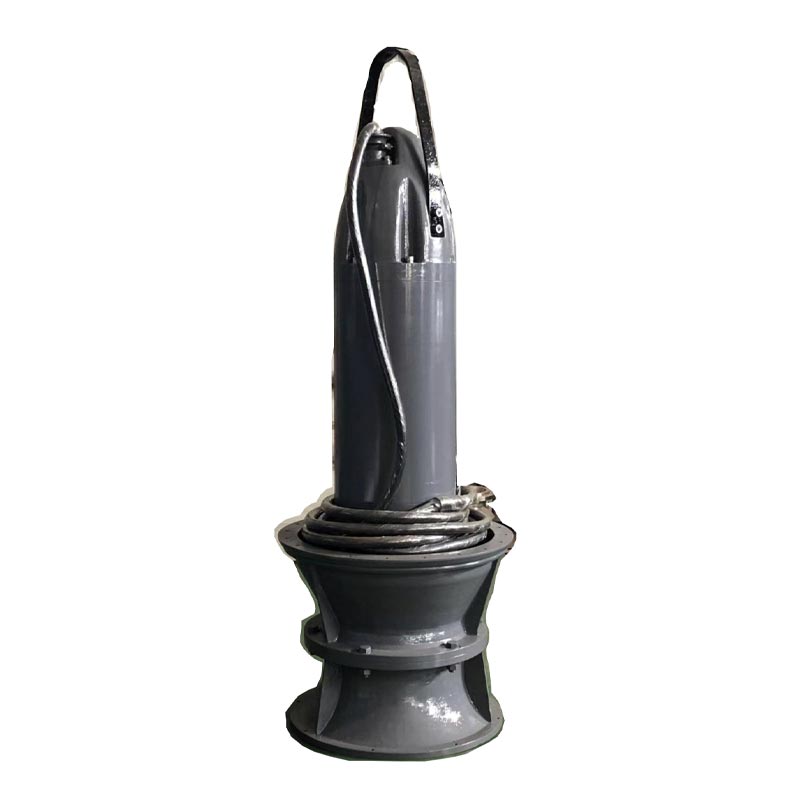

ما هي مضخة التدفق المحوري الغاطسة؟

A مضخة التدفق المحوري الغاطسةهي آلة ضخ عالية القدرة مصممة في المقام الأول لنقل كميات كبيرة من المياه من خلال رؤوس رفع منخفضة نسبيًا. على عكس مضخات الطرد المركزي التقليدية التي تعتمد عمومًا على حركة المياه الشعاعية، تستخدم مضخة التدفق المحوري دافعًا من النوع المروحة لتحريك المياه بشكل موازٍ لعمود المضخة.

هذا التكوين الهيدروليكي يجعل تقنية التدفق المحوري مناسبة بشكل خاص عندما يتطلب المشروع تدفقًا عاليًا بدلاً من الضغط العالي. وتشمل الأمثلة النموذجية تصريف الفيضانات، وقنوات الري، وضخ مياه الأمطار، وتدوير مياه التبريد، ونقل مياه الأنهار، والصرف البلدي.

تصف كلمة "غاطسة" ترتيب التثبيت. يتم دمج المضخة والمحرك الكهربائي في وحدة واحدة وتعمل تحت سطح الماء. وهذا يلغي العديد من متطلبات المحاذاة الميكانيكية المرتبطة بمجموعات المضخات والمحركات المثبتة بشكل منفصل.

يمكن لمعدات التدفق المحوري الغاطسة الحديثة أن تشتمل على محركات محكمة الغلق، وموانع تسرب ميكانيكية، وكشف التسرب، ومراقبة درجة حرارة اللف، ومراقبة درجة حرارة المحامل، وحماية خزانة التحكم. تساعد هذه الميزات المشغلين على إدارة المعدات التي تعمل تحت الماء مع تقليل التدخل اليدوي غير الضروري.

كيف يعمل نظام الضخ

تبدأ عملية التشغيل عندما يدخل الماء إلى مدخل المضخة. يقوم المحرك بتدوير العمود والمكره على شكل المروحة، مما يولد قوة هيدروليكية محورية تحرك الماء عبر المضخة وإلى ممر التفريغ.

نظرًا لأن المحرك مغمور بالمياه، يمكن أن تساعد المياه المحيطة في تبديد الحرارة. يعد هذا ذا قيمة خاصة خلال دورات التشغيل الطويلة لأن إدارة درجة حرارة المحرك تعد عاملاً مهمًا في موثوقية المعدات الكهربائية.

يلغي التكوين المتكامل أيضًا الحاجة إلى عمود مكشوف طويل بين محرك مثبت على السطح ومضخة مغمورة. قد يعني وجود عدد أقل من مكونات ناقل الحركة الميكانيكي الخارجي عددًا أقل من المخاوف المتعلقة بالمحاذاة وترتيب تركيب أكثر إحكاما.

1. يدخل الماء إلى منطقة السحب:يقوم التصميم الهيدروليكي بتوجيه الماء نحو المكره الدوار.
2. المحرك يقود المكره:يتم تحويل الطاقة الكهربائية إلى طاقة ميكانيكية دورانية.
3. المكره يولد الدفع المحوري:يتم دفع كميات كبيرة من المياه عبر ممر المضخة.
4. يتحرك الماء نحو التفريغ:يتم توجيه التدفق إلى قناة المخرج أو الأنابيب أو نظام محطة الضخ.
5. أنظمة الحماية تراقب التشغيل:يمكن لأجهزة الاستشعار تحديد التسرب غير الطبيعي أو ظروف درجة الحرارة أو مخاطر التشغيل الأخرى.

يعتمد الأداء الهيدروليكي الفعلي على هندسة المكره، وسرعة الدوران، وتكوين الشفرة، وقطر المضخة، وظروف المياه، ورأس النظام، ونقطة التشغيل. لذلك، يجب دائمًا اختيار المضخة من بيانات الأداء التي تم التحقق منها وليس من قوة المحرك وحدها.

المكونات الرئيسية والبناء

تعتبر مضخة التدفق المحوري الغاطسة الموثوقة أكثر من مجرد دافعة ومحرك. يعتمد أدائها على التفاعل بين المكونات الهيدروليكية، والحماية الكهربائية، وأنظمة الختم، والمحامل، والكابلات، وهيكل التثبيت الداعم.

المزايا الرئيسية لمشاريع الضخ الحديثة

غالبًا ما يواجه أصحاب المشاريع نفس التحديات العملية: مساحة التركيب المحدودة، وارتفاع تكاليف البناء، وتقلب مستويات المياه، وصعوبة الوصول إلى الصيانة، والحاجة إلى إزالة كميات كبيرة من المياه بسرعة. يمكن لمضخة التدفق المحوري الغاطسة المختارة بشكل صحيح معالجة العديد من هذه المخاوف في وقت واحد.

1. التدفق العالي عند الرأس المنخفض

إن تكوين التدفق المحوري مناسب بشكل طبيعي لتحريك كميات كبيرة حيث يكون الرأس المطلوب متواضعًا نسبيًا. وهذا يجعله خيارًا فعالاً لأعمال الصرف ونقل المياه حيث تكون الإنتاجية أكثر أهمية من ضغط التفريغ العالي.

2. التثبيت المدمج

تم دمج المضخة والمحرك في مجموعة واحدة مغمورة. وهذا يمكن أن يقلل من كمية الآلات الموجودة فوق الأرض ويبسط الترتيب العام لمحطة الضخ.

3. التركيب الميكانيكي المبسط

قد يتطلب نظام المضخة التقليدي محاذاة دقيقة بين مكونات المضخة والمحرك المنفصلة. تعمل الوحدة الغاطسة المدمجة على تقليل عدد الواجهات الميكانيكية الخارجية التي يجب محاذاتها أثناء التثبيت.

4. التبريد الفعال للمحرك

توفر المياه المحيطة وسيلة كبيرة لنقل الحرارة. وبالتالي، يمكن للمحركات المغمورة المصممة بشكل صحيح تحقيق تبريد فعال أثناء التشغيل المستمر.

5. انخفاض ضوضاء التشغيل

تعمل العملية المغمورة بشكل طبيعي على عزل الكثير من الضوضاء الميكانيكية. يمكن أن يكون هذا مفيدًا لمحطات الصرف الصحي الحضرية والمنشآت تحت الأرض والمرافق الواقعة بالقرب من المناطق المأهولة بالسكان.

6. التكيف بشكل أفضل مع مستويات المياه المتقلبة

تواجه مرافق التحكم في الفيضانات والصرف الصحي في كثير من الأحيان تغيرات في مستويات المياه. يمكن أن تكون التكوينات الغاطسة عملية بشكل خاص عندما تتعرض المعدات التقليدية الموجودة فوق الماء لمخاطر الفيضانات.

7. احتمالية انخفاض متطلبات البناء المدني

يمكن لترتيب المضخة المدمجة أن يقلل المساحة الهيكلية المطلوبة لبعض محطات الضخ. تعتمد وفورات البناء الفعلية على هندسة المشروع والتصميم المدني وترتيبات التفريغ وظروف التثبيت المحلية.

التطبيقات النموذجية

إن تعدد استخدامات ضخ التدفق المحوري يجعل هذه التكنولوجيا مفيدة عبر مشاريع إدارة المياه البلدية والصناعية والزراعية والبيئية.

يجب دائمًا التأكد من ملاءمة التطبيق مقابل خصائص السائل الفعلية. يمكن أن تؤثر درجة الحرارة ودرجة الحموضة والمواد الصلبة العالقة والمكونات المسببة للتآكل والحطام والملوثات الأخرى على اختيار المواد وموثوقية التشغيل.

العوامل الرئيسية لاختيار المضخة

يعد اختيار المضخة وفقًا لمعدل التدفق المطلوب فقط أحد الأسباب الأكثر شيوعًا لضعف أداء النظام. يجب تقييم البيئة الهيدروليكية وبيئة التشغيل الكاملة قبل الانتهاء من المواصفات.

يجب أن تأخذ الحسابات الهيدروليكية في الاعتبار منحنى النظام الفعلي بدلاً من الاعتماد على القيم الاسمية. أفضل نقطة تشغيل بشكل عام هي النقطة التي يمكن للمضخة فيها توفير المهمة المطلوبة دون اختناق مفرط أو تشغيل غير مستقر أو اهتزاز أو استهلاك غير ضروري للطاقة.

مضخة التدفق المحوري الغاطسة مقابل وحدات المضخة التقليدية

يمكن لكل من أنظمة الضخ الغاطسة والتقليدية توفير نقل موثوق للمياه عند تصميمها بشكل صحيح. يكمن الاختلاف في المقام الأول في كيفية تركيب المعدات وكيفية ترتيب المحرك والمضخة والتبريد والبنية التحتية الداعمة.

الاختيار الصحيح يعتمد على الموقع. يمكن أن تظل المضخة التقليدية مفضلة عندما تهيمن سهولة الوصول إلى السطح أو الارتفاع العالي جدًا أو متطلبات العملية المحددة. يصبح تكوين التدفق المحوري الغاطس جذابًا بشكل خاص عندما يكون التدفق العالي والرأس المنخفض والبناء المدمج ومستويات المياه المتقلبة من متطلبات المشروع المركزية.

اعتبارات التثبيت

يعد التثبيت الصحيح أمرًا ضروريًا لأنه حتى المضخة المصممة جيدًا يمكن أن تعاني من ضعف الأداء إذا تم تكوين ترتيب السحب أو نظام التفريغ بشكل غير صحيح.

1. فحص غرفة التثبيت:قم بإزالة حطام البناء والأجسام الغريبة التي يمكن أن تدخل المضخة.
2. تحقق من هندسة السحب:يجب أن يوفر المدخل تدفقًا مستقرًا وموحدًا بشكل معقول إلى المضخة.
3. تأكيد الحد الأدنى للغمر:يجب أن تعمل المضخة عند مستوى الماء المحدد من قبل الشركة المصنعة.
4. حماية كابل الطاقة:يمنع الانحناءات الحادة والتآكل والحركة غير المنضبطة والأضرار الميكانيكية.
5. استخدم معدات الرفع المناسبة:يمكن أن تكون الوحدات الغاطسة ثقيلة، لذا يجب تقييم نقاط الرفع والمعدات بشكل صحيح.
6. التحقق من الحماية الكهربائية:تأكد من وظائف التأريض والحماية من التحميل الزائد ومراقبة التسرب والتحكم قبل بدء التشغيل.
7. التحقق من ظروف التناوب والتشغيل:اتبع إجراءات التشغيل الخاصة بالشركة المصنعة قبل وضع المضخة في الخدمة العادية.

تصميم المدخول يستحق اهتماما خاصا. يمكن أن تؤدي ظروف التدفق السيئة إلى حدوث دوامات، أو تحميل غير متساوٍ، أو اضطراب، أو احتجاز مفرط للهواء والحطام. قد تؤدي هذه الظروف إلى تقليل الأداء الهيدروليكي وزيادة الاهتزاز أو التآكل.

ممارسات الصيانة والموثوقية

تم تصميم المعدات الغاطسة للبيئات الصعبة، ولكن التشغيل تحت الماء لا يعني إمكانية تجاهل الصيانة. لا يزال الفحص الوقائي ضروريًا لحماية العزل الكهربائي والأختام والمحامل والمكونات الهيدروليكية والكابلات.

يجب أن يتضمن برنامج الصيانة العملي ما يلي:

• التحقق من حالة عزل المحرك وفقًا لإجراءات الصيانة الخاصة بالشركة المصنعة.
• فحص كابل الطاقة بحثًا عن أي قطع أو تآكل أو تلف.
• مراقبة إشارات كشف التسرب وحالة الختم الميكانيكي.
• فحص لف المحرك واتجاهات درجة حرارة التحمل.
• فحص شفرات المكره بحثًا عن التآكل أو التآكل أو التلوث أو الأضرار المادية.
• التحقق من الاهتزاز غير الطبيعي والضوضاء وسحب التيار والتغيرات في التدفق.
• فحص شاشات السحب وإزالة الحطام المتراكم.
• مراجعة سجلات التشغيل لتحديد التدهور التدريجي في الأداء.

تعتبر مراقبة الأداء ذات قيمة خاصة بالنسبة للمنشآت الكبيرة. يمكن أن تشير الزيادة التدريجية في استهلاك الطاقة المصحوبة بانخفاض التدفق إلى حدوث تلوث هيدروليكي أو تلف المكره أو زيادة مقاومة النظام أو التشغيل بعيدًا عن نقطة التشغيل المقصودة.

مشاكل وحلول التشغيل الشائعة

لماذا تفكر في JINAOTE؟

جينوتتركز على حلول الضخ الغاطسة للتطبيقات التي يكون فيها نقل المياه بكميات كبيرة، والتركيب المدمج، والتشغيل المغمور الذي يمكن الاعتماد عليه أمرًا مهمًا. تم وضع عرض مضخة التدفق المحوري الغاطسة الخاصة بها في بيئات إدارة المياه الصعبة مثل الصرف البلدي، والتحكم في الفيضانات، والري، وأنظمة المياه الصناعية، وتصريف التعدين، ومشاريع أحواض بناء السفن، وتطبيقات المياه المتعلقة بالطاقة.

يجمع نهج المنتج بين المضخة والمحرك في مجموعة مغمورة متكاملة. اعتمادًا على التكوين ومتطلبات المشروع، يمكن أن تشمل ميزات الحماية إنشاء محرك محكم الغلق، وترتيبات الختم الميكانيكية، واكتشاف التسرب، ومراقبة درجة حرارة اللف، ومراقبة درجة حرارة المحامل.

يميز JINAOTE أيضًا بين التدفق المحوري ومتطلبات التدفق المختلط. تكون تكوينات التدفق المحوري مناسبة بشكل عام لمهام التدفق العالي والرأس المنخفض، بينما يمكن أخذ تصميمات التدفق المختلط في الاعتبار عندما يتطلب المشروع قدرة رأس أكبر وخصائص هيدروليكية مختلفة.

بالنسبة لشراء المشروع، فإن نقطة البداية الأكثر فائدة ليست مجرد طلب نموذج مضخة. بدلاً من ذلك، قم بتزويد المورد بالتدفق المطلوب، والرأس، ودرجة حرارة السائل، ونوعية المياه، ومحتوى المواد الصلبة، وعمق التثبيت، وإمدادات الطاقة، وجدول التشغيل، وترتيب التثبيت. تتيح هذه المعلومات للمورد تقييم المهمة الهيدروليكية والتوصية بتكوين أكثر ملاءمة.

الأسئلة المتداولة

1. ما هي مضخة التدفق المحوري الغاطسة المستخدمة بشكل رئيسي؟

يتم استخدامه بشكل أساسي لنقل كميات كبيرة من الماء برؤوس منخفضة نسبيًا. وتشمل التطبيقات الشائعة التحكم في الفيضانات، والصرف البلدي، والري، ونقل المياه الصناعية، وتداول مياه التبريد، وتصريف التعدين، ومحطات ضخ الأنهار أو البحيرة.

2. ما هو الفرق الرئيسي بين مضخات التدفق المحوري ومضخات التدفق المختلط؟

تقوم مضخة التدفق المحوري في المقام الأول بتحريك الماء بالتوازي مع العمود ويتم تحسينها بشكل عام للتدفق العالي والرأس المنخفض. تجمع مضخة التدفق المختلط بين الخصائص الهيدروليكية المحورية والقطرية ويمكن أن توفر قدرة رأس أكبر في التطبيقات المناسبة.

3. هل يمكن لمضخة التدفق المحوري الغاطسة أن تعمل بشكل مستمر تحت الماء؟

نعم، الوحدات الغاطسة المصممة بشكل صحيح مخصصة للتشغيل تحت الماء. ومع ذلك، يجب أن يظل التشغيل المستمر ضمن مستوى الماء ودرجة الحرارة والحدود الكهربائية والهيدروليكية والبيئية المحددة من قبل الشركة المصنعة.

4. ما أهمية تبريد المحرك في المضخة الغاطسة؟

المحركات الكهربائية تولد الحرارة أثناء التشغيل. نظرًا لأن المحرك مغمور بالمياه، يمكن للمياه المحيطة أن توفر نقلًا فعالاً للحرارة. ولذلك فإن الحفاظ على ظروف الغمر والتشغيل المطلوبة يعد أمرًا مهمًا للموثوقية الحرارية.

5. ما هي ظروف المياه التي يجب فحصها قبل اختيار المضخة؟

كحد أدنى، قم بتقييم درجة حرارة السائل، ودرجة الحموضة، والمواد الصلبة العالقة، والكثافة، والمكونات المسببة للتآكل، والجسيمات الكاشطة، والألياف، والحطام. تؤثر هذه العوامل على الأداء الهيدروليكي، واختيار المواد، وعمر الختم، ومتطلبات الصيانة.

6. هل تتطلب المضخة الغاطسة محركًا منفصلاً؟

لا. إحدى الخصائص المميزة لوحدة الضخ الغاطسة هي أن المحرك والمضخة مدمجان في مجموعة واحدة. يمكن أن يؤدي ذلك إلى تبسيط التركيب الميكانيكي مقارنةً بالمضخة والمحرك المثبتين بشكل منفصل.

7. كيف يمكن الحفاظ على كفاءة المضخة مع مرور الوقت؟

يمكن أن يساعد الفحص المنتظم، ومراقبة الأداء، وتنظيف السحب، وفحص المكره، والاختبار الكهربائي، وفحص الختم، ومراقبة الاهتزاز أو درجة الحرارة في تحديد التدهور قبل أن يصبح عطلًا كبيرًا.

8. هل مضخة التدفق المحوري الغاطسة مناسبة لمشاريع التحكم في الفيضانات؟

نعم. يعد نقل المياه بكميات كبيرة ومنخفضة الرأس حالة استخدام نموذجية لضخ التدفق المحوري. يمكن أن يكون الترتيب المغمور عمليًا أيضًا في المواقع التي تتقلب فيها مستويات المياه بشكل كبير وتتطلب المعدات المثبتة على السطح حماية إضافية.

9. كيف ينبغي اختيار نموذج المضخة الصحيح؟

ابدأ بالتدفق المطلوب والرأس الإجمالي، ثم قم بتقييم خصائص السائل وعمق التثبيت ودورة التشغيل وإمدادات الطاقة وظروف السحب ومتطلبات التحكم. يجب أن يعتمد الاختيار النهائي على بيانات الأداء التي تم التحقق منها من قبل الشركة المصنعة والحسابات الخاصة بالمشروع.

10. ما هي المعلومات التي يجب توفيرها عند طلب عرض الأسعار؟

توفير التدفق المطلوب، والرأس، وخصائص السائل، ودرجة حرارة الماء، والحد الأدنى والحد الأقصى لمستويات المياه، وطريقة التركيب، والإمدادات الكهربائية، وساعات التشغيل، وأي متطلبات خاصة للمراقبة أو المواد. تعمل المعلومات التفصيلية على تحسين دقة اختيار المعدات والاقتباس.

خاتمة

A مضخة التدفق المحوري الغاطسةهو حل عملي للمشاريع التي تحتاج إلى نقل كميات كبيرة من المياه دون الحاجة إلى رؤوس تصريف عالية. يمكن أن يؤدي تكوين المضخة والمحرك المتكامل إلى تبسيط عملية التثبيت، وتقليل أثر المعدات، ودعم التبريد الفعال للمحرك، وتوفير نهج قوي لبيئات الصرف ونقل المياه الصعبة.

ومع ذلك، فإن أفضل النتائج تعتمد على الهندسة الصحيحة. يجب مراعاة معدل التدفق، والرأس الإجمالي، وظروف السحب، وجودة المياه، ودرجة حرارة التشغيل، والإمدادات الكهربائية، والغمر، ودورة العمل قبل اختيار المعدات. يعد التثبيت المناسب والصيانة الوقائية على نفس القدر من الأهمية للحفاظ على الأداء الهيدروليكي والموثوقية على المدى الطويل.

للصرف البلدي، أو التحكم في الفيضانات، أو الري، أو نقل المياه الصناعية، أو تصريف التعدين، أو أنظمة مياه التبريد، أو غيرها من تطبيقات التدفق الكبير،جينوتيمكن أن توفر حلول مضخة التدفق المحوري الغاطسة المصممة خصيصًا لمتطلبات المشروع. شارك التدفق والرأس وظروف المياه وتفاصيل التثبيت ومتطلبات التشغيل مع الفريق الفني لتحديد التكوين المناسب وتجنب أخطاء الاختيار المكلفة.
