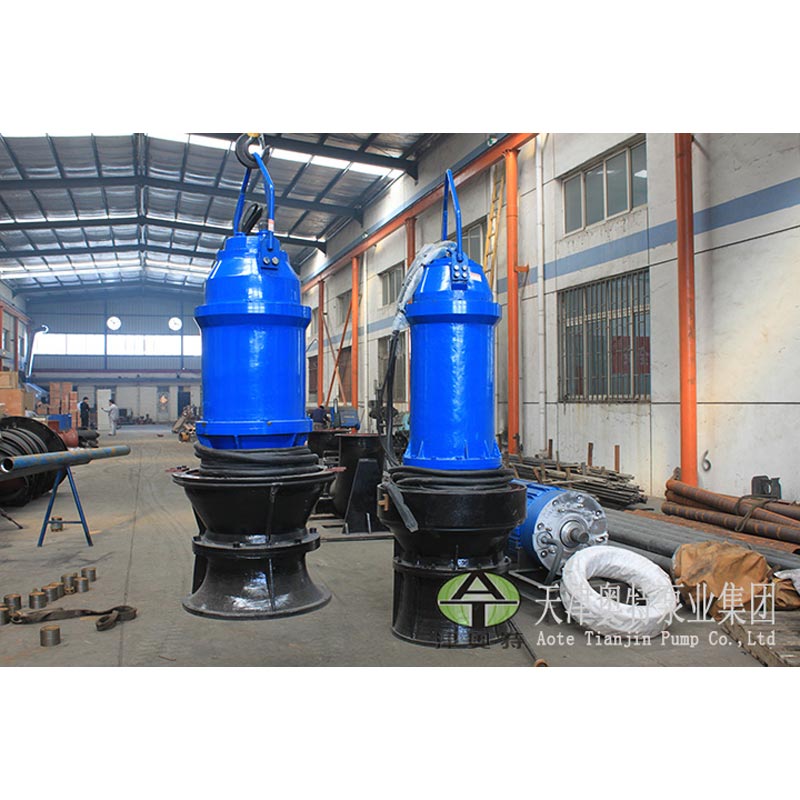

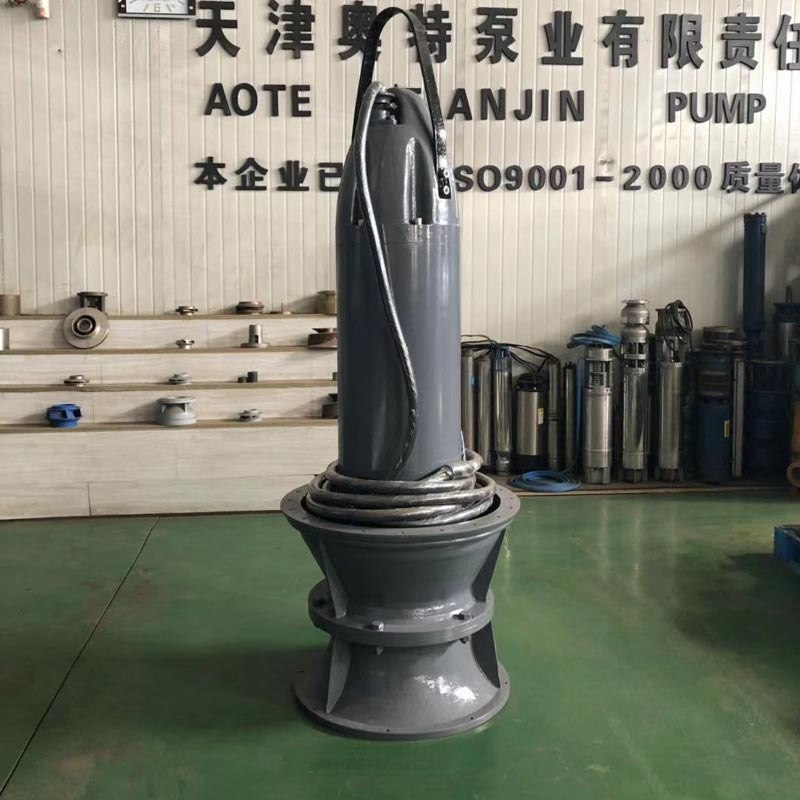

تم تصميم مضخة التدفق المحوري الغاطسة ذات التدفق الكبير لتطبيقات نقل المياه التي تتطلب تدفقًا كبيرًا القدرة مع رأس ضخ منخفض. على عكس أنظمة مضخة التدفق المحورية التقليدية المثبتة على الجاف، فإن هذا التصميم الغاطس يدمج المحرك والمضخة في وحدة مدمجة واحدة، مما يسمح بالتشغيل المباشر تحت الماء بدون عمود معقد هياكل الاتصال.
تستخدم عادةً للتطبيقات التي يقل رأسها عن 15 مترًا، ويتم تطبيق مضخات التدفق المحوري الغاطسة على نطاق واسع في محطات ضخ التحكم في الفيضانات، والري الزراعي، والصرف البلدي، وتداول المياه الصناعية، والمياه مشاريع التحويل.
من خلال التخلص من الحاجة إلى أعمدة نقل طويلة، وغرف محركات منفصلة، ومحاذاة التركيب المعقدة، توفر مضخة التدفق المحوري AOTE حلاً أكثر مرونة للمشاريع حيث المساحة وتكلفة البناء و الاستقرار التشغيلي هي اعتبارات حاسمة.
تولد المضخة دفع الماء من خلال دوران دافع التدفق المحوري. المكره يدفع الماء في اتجاه مواز على طول عمود المضخة، مما يخلق تدفقًا كبيرًا للمياه مع ضغط منخفض نسبيًا.
بالمقارنة مع مضخات الطرد المركزي التقليدية، تعتبر مضخات التدفق المحوري أكثر ملاءمة لنقل كميات كبيرة من الماء على مسافات قصيرة واختلافات الارتفاع المنخفضة.
يسمح الهيكل الغاطس المتكامل للمضخة بالعمل مباشرة داخل الماء، مما يحسن تبريد المحرك الكفاءة وتقليل متطلبات التثبيت.
وفي الزراعة، يتم استخدامه للري والصرف. في التطبيقات البلدية، لمياه العواصف وخفة مياه الصرف الصحي الملوثة؛ وفي الصناعة، لمعالجة المياه، ومياه التبريد، وإمدادات المياه الخام؛ وفي الماء الحفاظ على مشاريع تحويل المياه. إنها مناسبة لنقل المياه النظيفة أو الملوثة قليلاً مياه الصرف الصحي.
1. بما أن المحرك والمضخة مدمجان في وحدة واحدة، ليست هناك حاجة إلى عمالة كثيفة، وتستغرق وقتًا طويلاً، وإجراءات محاذاة العمود المعقدة في الموقع. التثبيت مريح للغاية وسريع، مما يلغي الحاجة لحجز خليج مضخة مخصص. يمكن تخزين المضخات الاحتياطية في المستودع، وبالتالي توفير الاستثمار في حوض سحب محطة الضخ. لأن المضخة تعمل تحت الماء وأعمال الهندسة المدنية والإنشائية يمكن تبسيط محطة الضخ إلى حد كبير، مما يقلل من أثر التثبيت ويوفر 30% إلى 40% من الإجمالي تكلفة بناء محطة الضخ.
2. بما أن المضخة تعمل تحت الماء مع تدفق المياه حول المحرك، فإن مستويات الضوضاء منخفضة وتبريد المحرك منخفض كفاءة. وهذا يسمح ببناء محطات ضخ تحت الأرض، مما يحافظ على المناظر الطبيعية السطحية.
3. يعتبر استخدام المضخات الكهربائية الغاطسة هو الحل الأكثر فعالية لإنشاء محطات الضخ و معالجة قضايا السيطرة على الفيضانات في مناطق الأنهار والبحيرات التي تعاني من تقلبات كبيرة في منسوب المياه. فإنه يزيل الحاجة إلى عمود طويل بين المحرك والمضخة، وبالتالي تعزيز السلامة التشغيلية والموثوقية.
محطة ضخ التحكم في الفيضانات والصرف الصحي – تيانجين
النوع: 800QZB-50، Q=6000m3/h، H=8.0m، N=185KW
تتوفر مضخات التدفق المحوري الغاطسة ذات التدفق الكبير في تكوينات تركيب مختلفة وفقًا لـ متطلبات المشروع:
| نوع التثبيت | تطبيق نموذجي |
| النوع العمودي | محطات الضخ التقليدية، ومرافق السيطرة على الفيضانات |
| النوع الأفقي | المنشآت محدودة المساحة |
| النوع المائل | مخططات هندسية خاصة |
| نوع التدفق المحوري | تطبيقات نقل المياه بكميات كبيرة |
تركز AOTE PUMP على تصميم وتصنيع أنظمة المضخات الغاطسة لهندسة المياه المطلوبة التطبيقات.
مع خبرة عملية في الصرف البلدي، والسيطرة على الفيضانات، وإمدادات المياه الصناعية، والحفاظ على المياه المشاريع، توفر AOTE PUMP حلول المضخات بناءً على ظروف التشغيل الفعلية، بما في ذلك:
• متطلبات التدفق
• رأس الضخ
• بيئة التثبيت
• ظروف نوعية المياه
• قيود بناء المشروع
بدءًا من اختيار المضخة وحتى الدعم الفني، يساعد فريقنا الهندسي العملاء على تطوير حلول الضخ المناسبة لهم مشاريع نقل المياه المختلفة.
تم تصميم مضخات التدفق المحوري لمعدلات التدفق الكبيرة والرؤوس المنخفضة، في حين تستخدم مضخات الطرد المركزي بشكل عام تطبيقات الضغط العالي والتدفق المتوسط. تُستخدم مضخات التدفق المحورية بشكل شائع في التحكم في الفيضانات والري مشاريع نقل المياه.
يدمج التصميم الغاطس المحرك والمضخة في وحدة واحدة، مما يزيل مشاكل محاذاة العمود و تقليل متطلبات التثبيت. إنها مناسبة بشكل خاص للمشاريع ذات المساحة المحدودة أو المياه المتغيرة المستويات.
تم تصميم المضخة بشكل أساسي للمياه النظيفة وتطبيقات مياه الصرف الصحي الملوثة بشكل طفيف. لمياه الصرف الصحي التي تحتوي على جزيئات صلبة كبيرة أو حمأة ثقيلة، قد يلزم تصميم مضخة مخصصة.
يجب على العملاء تقديم:
معدل التدفق المطلوب (م³/ساعة)
رأس الضخ (م)
ظروف المياه
طريقة التثبيت
بيئة التشغيل
يمكن لمهندسينا أن يوصيوا بنموذج مضخة مناسب بناءً على متطلبات المشروع.
