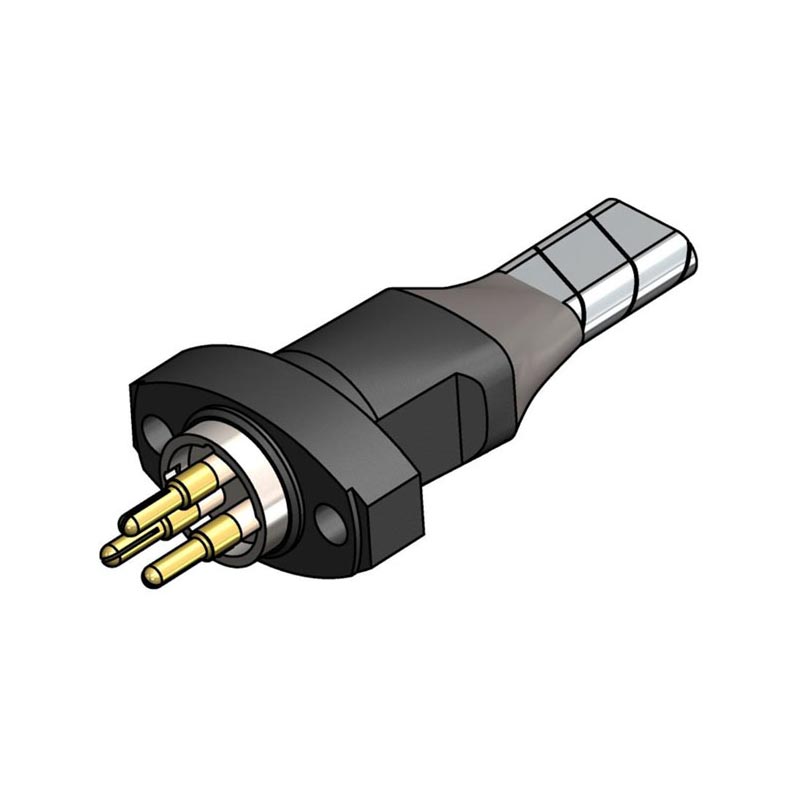

كابل MLE المدرع

تعمل معدات حقول النفط عادةً في بيئات تكون فيها الكابلات عرضة للاهتزاز، السحب والتأثير والتلوث بالزيت. في ظل هذه الظروف، يمكن أن تبلى الكابلات المسطحة التقليدية بسرعة، بينما يصعب تركيب الكابلات المدرعة المستديرة في المواقف ذات المساحة المحدودة.

يهدف تطوير كابلات MLE المدرعة إلى معالجة هاتين القضيتين.
يعمل هيكلها المسطح على تحسين تخطيط الكابلات داخل أماكن المعدات المحصورة، بينما يوفر الدرع المعدني المدمج ذلك حماية إضافية ضد الأضرار الميكانيكية الخارجية دون زيادة سمك الكابل بشكل ملحوظ. المدرعة يمكن للكابل، الذي يجمع بين المرونة والقوة الميكانيكية، أن يتحمل الحركة المتكررة مع الحفاظ على ثباته الأداء الكهربائي.

تشمل التطبيقات النموذجية شاحنات قطع الأشجار، وأنظمة تسجيل الخطوط السلكية، ومعدات التحكم في رؤوس الآبار، والكابلات تحت الأرض الخنادق، والوحدات المتنقلة المنزلقة، ومعدات الدعم البحرية، وكلها تتطلب توازنًا بين المرونة والسرعة المتانة.

الهدف من تصميم كابلات MLE المدرعة ليس مجرد زيادة القوة الميكانيكية، ولكن أيضًا تقليل وقت التوقف غير المتوقع بسبب تلف الكابل، مما يساعد المشغلين على تقليل تكاليف الصيانة وتمديد فترات الصيانة.

المواد والتصنيع

تستخدم كابلات MLE المدرعة موصلات نحاسية مجدولة عالية النقاء ومطلية بالقصدير، مما يوفر مرونة ممتازة، وهي إلى جانب طبقة عزل XLPE موحدة ومقاومة للزيت لضمان الفصل الأساسي المستقر.

الغلاف الداخلي مُغطى بشريط مدرع من الفولاذ المجلفن المتشابك، مما يشكل حماية ميكانيكية قوية طبقة؛ الغلاف الخارجي مصنوع من مادة TPU المركبة المقاومة للزيت والتآكل، ومقاومة للتآكل النفط الخام والمياه المالحة وسائل التكسير.

تستخدم عملية الإنتاج بأكملها الكابلات المسطحة الآلية وخطوط الإنتاج المدرعة المستمرة لضمان الاتساق في الهيكل الداخلي. باعتبارنا موردًا رائدًا لكابلات MLE المدرعة في الصين، فإن كل دفعة من المنتجات عالية الجودة تخضع الكابلات لفحص كامل للعملية، وتتوفر النماذج شائعة الاستخدام بسهولة.

المزايا الأساسية

1. تصميم مسطح للغاية وصغير، مناسب لفجوات رؤوس البئر الضيقة وسلاسل كابلات معدات التسجيل؛
2. الدرع المعدني المدمج يوفر مقاومة قوية للضغط، الخدوش، والقوارض، ومناسب لحقول النفط الضحلة وبيئات الآبار الثقيلة.
3. هيكل مجدولة عالي المرونة مع نصف قطر انحناء صغير، قادر على تحمل الملايين من دورات السحب الترددية دون كسر الموصل، مناسب لأدوات التسجيل المتنقلة؛
4. مقاومة ممتازة للتآكل الكيميائي والزيتي. يوفر الدرع درعًا كهرومغناطيسيًا إضافيًا، مما يمنع تداخل الإشارة في البيئات الكهرومغناطيسية المعقدة لحقول النفط. تتمتع كابلات MLE المدرعة الخاصة بنا بعمر خدمة يفوق بكثير عمر الكابلات المسطحة العادية غير المدرعة.

لماذا تعمل هذه الكابلات بشكل أفضل في تطبيقات حقول النفط؟

اختيار الكابلات المدرعة لا يتعلق فقط بالحماية الميكانيكية. في بيئات حقول النفط، الموثوقية على المدى الطويل يعتمد ذلك على أداء الكابل بعد آلاف دورات التشغيل، وليس على مظهره عندما يكون جديدًا.

يقوم ترتيب الموصل المسطح بتوزيع الضغط بشكل متساوٍ أثناء الانحناء المتكرر، مما يقلل من التعب الموصلات الفردية. يمتص الدرع المتشابك الصدمات الخارجية مع الحفاظ على مرونة كافية استيعاب المعدات المتحركة. يساعد هذا التوازن بين الحماية والمرونة على تقليل كسر الموصل، تشقق الغلاف، واستبداله مبكرًا.

بالنسبة للتطبيقات التي تتطلب معدات متحركة بشكل متكرر، أو حركة سلسلة الكابلات، أو التركيبات الميدانية المؤقتة، توفر كابلات MLE المدرعة فترات صيانة أطول من العديد من الكابلات المدرعة التقليدية.

التطبيقات

تُستخدم كابلات MLE المدرعة على نطاق واسع في التطبيقات التي تتطلب كابلات مدمجة وحماية ميكانيكية عالية.

تشمل التطبيقات النموذجية ما يلي:
معدات تسجيل الآبار
مركبات تسجيل الكابلات
أنظمة التحكم في رؤوس الآبار
وحدات التكسير الهيدروليكي
معدات أتمتة حقول النفط
منصات الحفر المتنقلة
خنادق الكابلات تحت الأرض
أنظمة سلسلة السحب
معدات الدعم البحرية
توزيع الطاقة الميدانية المؤقتة
أنظمة الأجهزة المحمولة
الأتمتة الصناعية تتطلب كابلات مدرعة مرنة

دليل الاختيار

إن اختيار كابل MLE المدرع المناسب ليس بالأمر السهل مثل مجرد اختيار حجم الكابل. شروط التثبيت، تؤثر المتطلبات الكهربائية والحركة الميكانيكية والتعرض البيئي على أدائها على المدى الطويل.

اختبار المصنع ومراقبة الجودة

يتم تصنيع كل مدرعة MLE بموجب عمليات إنتاج خاضعة للرقابة ويتم فحصها قبل الشحن للتأكد أداء كهربائي وميكانيكي ثابت لتطبيقات حقول النفط الصعبة.

اختبارات المصنع القياسية

مراقبة جودة الإنتاج

يتم دمج مراقبة الجودة في جميع أنحاء عملية التصنيع، بما في ذلك التحقق من المواد الخام والموصل التجديل وقذف العزل وتطبيق الدروع والفحص النهائي. معلمات الإنتاج الرئيسية بشكل مستمر يتم مراقبتها لضمان جودة المنتج المستقرة واتساق الأبعاد.

تقارير الاختبار المتاحة

يمكن تقديم المستندات الداعمة عند الطلب، بما في ذلك:
تقرير اختبار المصنع (FTR)
شهادة المطابقة (COC)
شهادات المواد
قائمة التعبئة والفاتورة التجارية
شهادة المنشأ (إذا لزم الأمر)
يمكن تتبع كل دفعة إنتاج من المواد الخام إلى الفحص النهائي، مما يساعد العملاء على تلبية متطلبات جودة المشروع والوثائق.

التعليمات

س1: ما هي تطبيقات حقول النفط التي يناسبها كابل MLE المدرع؟

A1: إنه مصمم بشكل أساسي لتطبيقات حقول النفط الصعبة، بما في ذلك أنظمة تسجيل الآبار، ومعدات التشغيل الآلي لرؤوس الآبار، وسلاسل السحب، وتركيب الخنادق الضيقة تحت الأرض، ووحدات التحكم المتنقلة في التكسير. هيكلها المرن والحماية الميكانيكية تجعلها مناسبة للبيئات التي تتعرض فيها الكابلات للحركة المتكررة والتأثيرات والظروف الخارجية القاسية.

س2: ما هي المزايا التي توفرها طبقة الدرع لتطبيقات كابلات حقول النفط؟

ج2: توفر طبقة درع الشريط الفولاذي المتشابك حماية ميكانيكية إضافية ضد السحق والتأثير والتآكل وأضرار القوارض. بالمقارنة مع الكابلات المسطحة التقليدية، يوفر كابل Armored MLE متانة محسنة في بيئات حقول النفط المكشوفة حيث قد تتعرض الكابلات لضغط جسدي أثناء التثبيت والتشغيل.

س3: هل يمكن لـ Armored MLE أن يتحمل الانحناء المتكرر والحركة المستمرة؟

ج3: نعم. تم تصميم الكابل لظروف العمل الديناميكية. إن استخدام الموصلات النحاسية الدقيقة، والمواد العازلة المرنة، والسترات الخارجية المقاومة للزيت يسمح للكابل بالحفاظ على الأداء الكهربائي أثناء الانحناء والسحب والحركة الترددية المتكررة التي توجد عادة في معدات قطع الأشجار وحقول النفط المتنقلة.

س 4: هل يمكن تخصيص Armored MLE وفقًا لمتطلبات حقول النفط المحددة؟

ج4: نعم. يمكننا توفير حلول مخصصة على أساس متطلبات التطبيقات المختلفة، بما في ذلك حجم الموصل، الرقم الأساسي، طول الكابل، مادة الغلاف، معدل الجهد الكهربي، ومتطلبات حماية البيئة. يمكن لفريقنا الهندسي المساعدة في اختيار هيكل الكابل المناسب لظروف تشغيل حقول النفط المحددة.
