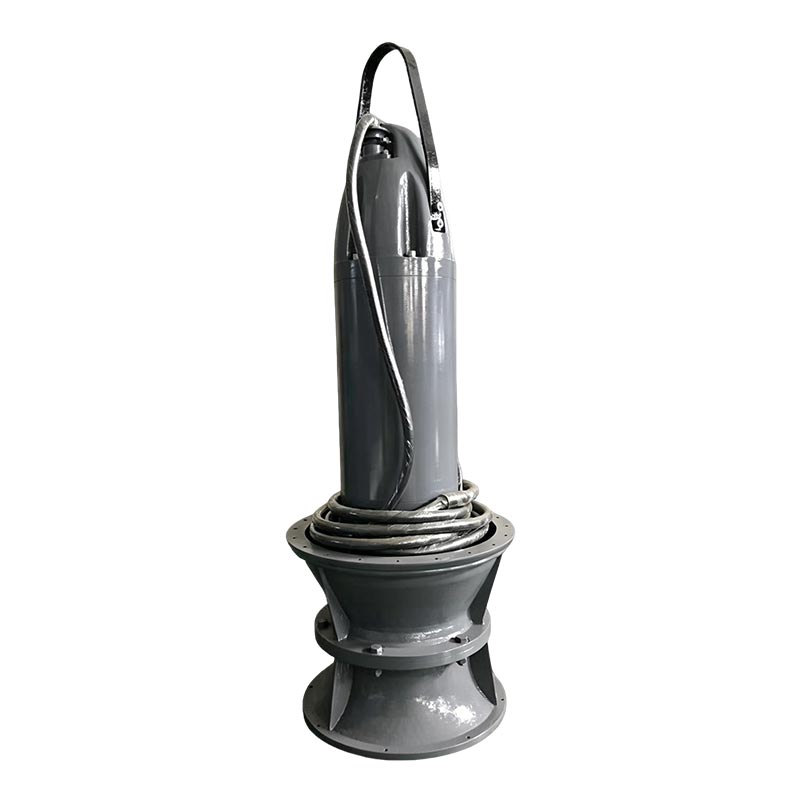

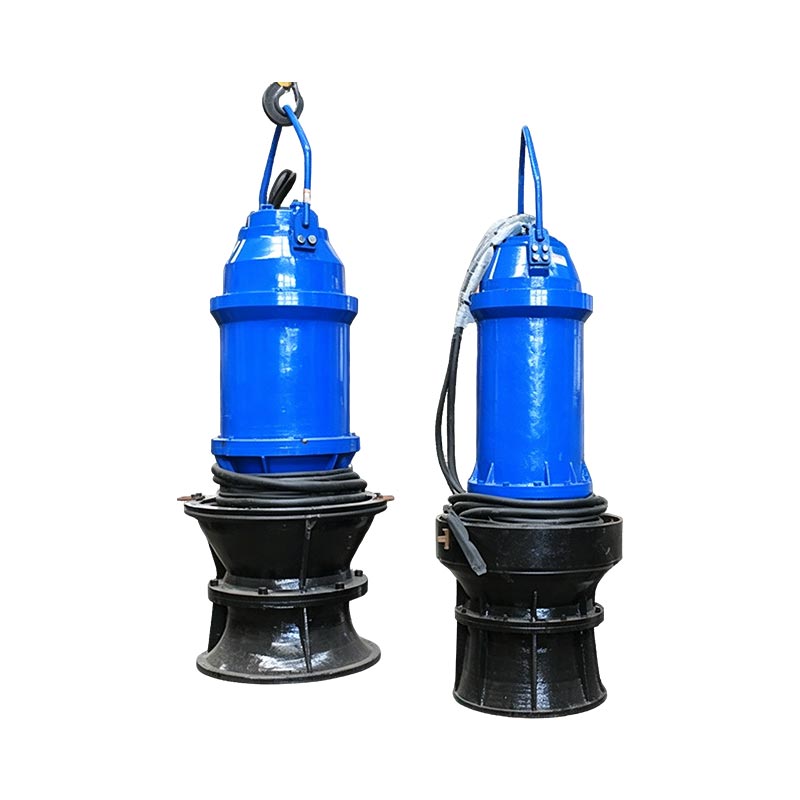

تم تصميم مضخة التدفق المحوري الغاطسة للري لتطبيقات نقل المياه بكميات كبيرة تتطلب قدرة تدفق عالية ورأس تشغيل منخفض.
تم تصميم هذه السلسلة بمحرك غاطس متكامل وهيكل مضخة، وتوفر حلاً عمليًا أنظمة الري الزراعي ومحطات سحب مياه الأنهار ومشاريع تصريف السيول والمياه البلدية الإدارة المرافق التي تتطلب نقلًا مستمرًا وموثوقًا للمياه.
بالمقارنة مع أنظمة مضخة التدفق المحورية التقليدية المثبتة على الجاف، فإن التصميم الغاطس يبسط عملية التثبيت، يقلل من متطلبات إنشاء محطة الضخ، ويحسن الاستقرار التشغيلي في البيئات المتقلبة مستويات المياه.
يتم وضع المحرك فوق قسم المضخة، وتعمل الوحدة الكاملة مغمورة في الماء.
وتشمل السمات الهيكلية الرئيسية ما يلي:
• التكوين المتكامل لمحرك المضخة
• شفرات المكره القابلة للتعديل
• محرك غاطس مغلق بالكامل
• نظام الختم الميكانيكي
• نظام حماية المراقبة التلقائية
عند النظر إليها من جانب المدخل، تدور المكره عكس اتجاه عقارب الساعة.
يسمح تصميم المكره القابل للتعديل للمضخة بالحفاظ على الأداء الفعال في ظل عمليات تشغيل مختلفة الظروف, مما يجعلها مناسبة للتطبيقات ذات متطلبات التدفق المتغيرة.
تم تصميم مضخات التدفق المحوري خصيصًا للتطبيقات التي تحتاج إلى نقل كمية كبيرة من الماء متطلبات الضغط المنخفض نسبيا.
تشمل التطبيقات النموذجية ما يلي:
• قنوات الري الزراعية
• أنظمة سحب مياه النهر
• خزان نقل المياه
• محطات ضخ السيطرة على الفيضانات
تتطلب محطات الضخ التقليدية عادة ما يلي:
• تركيب محرك منفصل
• غرف المعدات الكبيرة
• أعمال المحاذاة المعقدة
يسمح الهيكل الغاطس المتكامل لوحدة المضخة بالعمل مباشرة تحت الماء، مما يقلل من وجودها فوق سطح الأرض متطلبات البناء وجعلها مناسبة للمواقع ذات المساحة المحدودة.
بالنسبة لمشاريع الري والسيطرة على الفيضانات، يمكن أن تتغير مستويات المياه بشكل كبير.
يوفر تصميم المحرك الغاطس:
• تبريد فعال للمحرك
• تقليل ضوضاء التشغيل
• عملية مستمرة موثوقة
يعتمد اختيار نوع المضخة الصحيح بشكل أساسي على متطلبات التدفق وظروف الرأس وبيئة التطبيق.
| مسلسل | نوع المضخة | التطبيقات الموصى بها |
| QZB | مضخة التدفق المحوري الغاطسة | تطبيقات نقل المياه عالية التدفق ومنخفضة الرأس |
| QHB | مضخة التدفق المختلط الغاطسة | تطبيقات رأس أعلى مع تغير مستويات المياه |
مطلوب نقل كمية كبيرة من المياه رأس الضخ منخفض نسبيًا هناك حاجة إلى عملية الري أو الصرف المستمر
مطلوب أداء أعلى للرأس تغير مستوى الماء بشكل ملحوظ هناك حاجة إلى قدرة أفضل على التكيف الهيدروليكي
سلسلة QZB متوفرة بأحجام متعددة لتلبية متطلبات المشروع المختلفة.
مثال: 700QZB-100
| شفرة | وصف |
| 700 | قطر مخرج المضخة (مم) |
| QZB | سلسلة مضخة التدفق المحوري الغاطسة |
| 100 | 1/10 من السرعة الخاصة بالمضخة |
| سلسلة الموديل | تطبيق نموذجي |
| سلسلة 350QZB | مشاريع الري ونقل المياه الصغيرة |
| سلسلة 400QHB | تطبيقات التدفق المختلط متوسطة التدفق |
| سلسلة 500QZB | الري الزراعي ونقل المياه البلدية |
| سلسلة 600QZB | أنظمة الري الصناعية والكبيرة |
| سلسلة 700QZB | مشاريع الصرف الصحي وإدارة المياه واسعة النطاق |
| سلسلة 800QZB | تطبيقات نقل المياه ذات السعة العالية |
| سلسلة 900QZB | المشاريع الهندسية الكبيرة التي تتطلب أداء تدفق عالي |
350QZB-50، 350QZB-70، 350QZB-70 (أ)، 350QZB-85، 350QZB-100، 350QZB-125،
400QHB-40، 400QHB-50،
500QZB-50، 500QZB-70، 500QZB-85، 500QZB-100، 500QZB-125، 500QZB-160،
500QHB-40، 500QHB-50،
600QZB-50، 600QZB-70، 600QZB-85، 600QZB-100، 600QZB-125،
600QHB-50، 600QHB-50A،
700QZB-50، 700QZB-70، 700QZB-85، 700QZB-100، 700QZB-125، 700QZB-160،
700QHB-50،
800QZB-50، 800QZB-70، 800QZB-100،
900QZB-85، الخ.
المضخات الغاطسة ذات التدفق المحوري QZB وQHB قابلة للتطبيق على نطاق واسع للاستخدام في المنشآت الصناعية والتعدين، أحواض بناء السفن، وأنظمة إمدادات المياه والصرف الصحي في المناطق الحضرية، والري الزراعي، وإمدادات المياه ومحطات الطاقة الصرف أنظمة.
المضخة الغاطسة ذات التدفق المحوري QZB مناسبة للتطبيقات التي تتطلب ارتفاعًا منخفضًا ومعدلات تدفق عالية؛ QHB تتميز المضخة الغاطسة ذات التدفق المختلط بالكفاءة العالية ومقاومة التجويف الممتازة، مما يجعلها مناسبة التطبيقات ذات التقلبات الكبيرة في مستوى المياه ومتطلبات الرأس العالية نسبيًا.
تم تصميم هذه المنتجات للتعامل مع المياه الخام أو مياه الصرف الصحي الملوثة بشكل طفيف، مع أقصى درجة حرارة للسائل من 50 درجة مئوية، ونطاق الأس الهيدروجيني من 4 إلى 10، ونسبة حجمية للمواد الصلبة العالقة أقل من 2%، وثقل نوعي أقل من 1.2 × 10³ كجم/م². يعد استخدام هذه المنتجات هو الحل الأكثر فعالية للحماية من الفيضانات لمحركات محطات الطاقة نهري والمناطق الواقعة على ضفاف البحيرة حيث تتقلب مستويات المياه بشكل كبير.

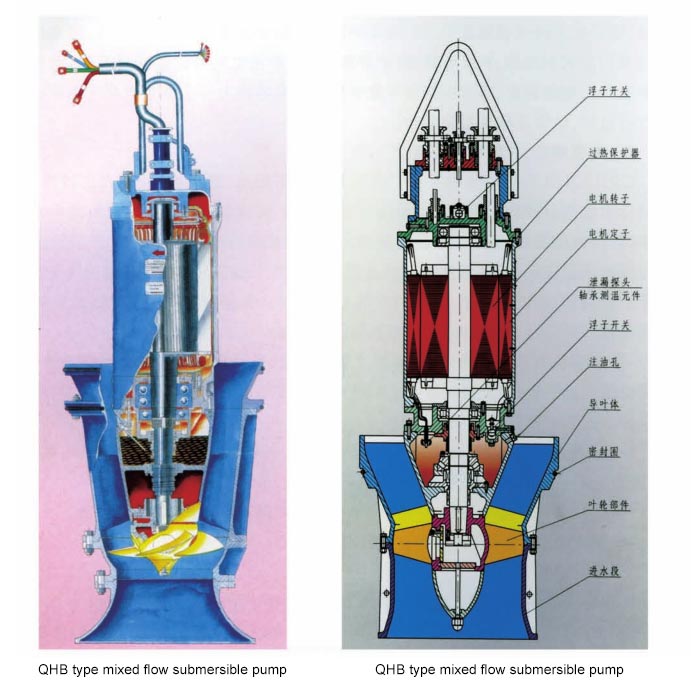

يقع محرك مضخة التدفق المحوري الغاطسة للري فوق المضخة. يتميز المحرك الغاطس بالنوع الجاف تصميم مع عزل من الفئة F، وأختام ميكانيكية ومساعدة موثوقة، ومجهز بأجهزة حماية ضد التسرب وضد ارتفاع درجة الحرارة في اللفات الداخلية والمحامل.
إنها تأتي مع خزانة تحكم، مما يضمن التشغيل الآمن والموثوق. المضخة مناسبة لمجموعة واسعة من المياه الصفات والظروف البيئية، وتتميز بشفرات دافعة قابلة للتعديل، وتعمل على نطاق واسع من ظروف التشغيل.
عند النظر إليها من المدخل، تدور المكره عكس اتجاه عقارب الساعة.
تم تصميم مضخات التدفق المحوري لمعدلات تدفق عالية جدًا وظروف رأس منخفضة، بينما توفر مضخات التدفق المختلط أداء أفضل عند الحاجة إلى ارتفاع أعلى وظروف التشغيل المتغيرة.
نعم. سلسلة QZB مناسبة لنقل المياه الخام من الأنهار والخزانات وقنوات الري عندما يحتوي الماء على جزيئات معلقة محدودة.
يقلل الهيكل المغمور المدمج من متطلبات التثبيت، ويحسن تبريد المحرك، ويقلل الضوضاء، و يسمح بالتركيب المرن في المواقع ذات المساحة المحدودة.
يجب على العملاء تقديم:
معدل التدفق المطلوب
رأس المضخة
ظروف مصدر المياه
طريقة التثبيت
متطلبات إمدادات الطاقة
يمكن لمهندسينا أن يوصيوا بنموذج مضخة مناسب بناءً على ظروف المشروع.
