المضخة الغاطسة الكهربائية ذات القطر الصغير (ESP) هي نظام رفع صناعي متخصص في قاع البئر تم تطويره للنفط الآبار ذات قطر الغلاف المحدود.
على عكس أنظمة ESP التقليدية التي تتطلب مساحة أكبر في البئر، يدمج ESP النحيف محركًا أصغر حجمًا وصغير الحجم الحامي ومضخة الطرد المركزي المصغرة متعددة المراحل ونظام الكابلات الأمثل في هيكل منخفض القطر.
يتم استخدامه بشكل أساسي عندما يواجه المشغلون قيود التثبيت الناتجة عن:
• قطر الغلاف صغير
• إعادة بناء الآبار الجانبية
• إعادة تطوير حقول النفط الناضجة
• انحرفت الآبار ضئيلة
• عمليات الأنابيب الملتفة
إن الغرض من المرسب الكهروستاتيكي ذو القطر الصغير ليس مجرد تقليل الحجم، بل الحفاظ على إنتاج مستقر للنفط في ظل القيود ظروف قاع البئر.

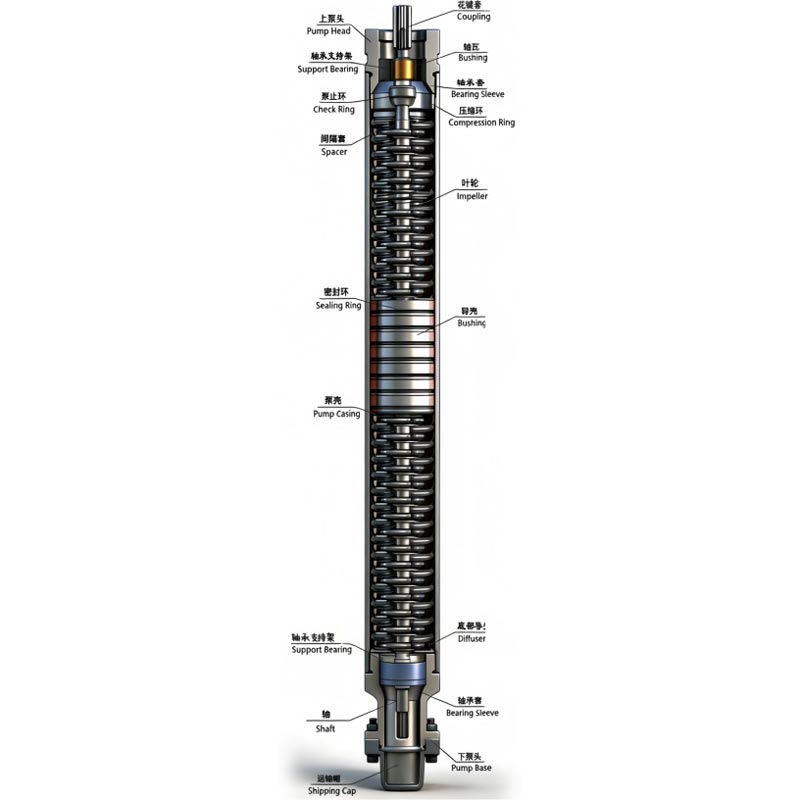

تعتمد دفاعات وموزعات المضخة الصغيرة على سبائك فولاذية خفيفة الوزن مضادة للتآكل يتم معالجتها بواسطة قطع CNC دقيق، ضمان نقل السوائل المستقرة داخل قنوات التدفق الرفيعة. يستخدم المحرك الغاطس الصغير المطابق درجة حرارة عالية ملف عازل رقيق للحفاظ على التشغيل المستقر تحت حرارة قاع البئر. الحامي المصغر مملوء بزيت العزل لفصل مياه التكوينات المسببة للتآكل والنفط الخام والغاز المصاحب عن الأجزاء الداخلية للمحرك. تتلقى جميع المكونات الرئيسية طلاء مضاد للكبريت وختم مدمج متعدد الطبقات. تضمن خطوط تجميع الوحدات الرفيعة الأوتوماتيكية ملاءمة دقيقة للمكونات. كل مضخة غاطسة كهربائية ذات قطر صغير ذات جودة عالية تجتاز اختبار محاكاة قاع البئر الكامل من قبل تسليم.
| المعلمة | النطاق النموذجي |
| نوع المضخة | مرسب طرد مركزي متعدد المراحل |
| تثبيت | التركيب المغمور في قاع البئر |
| طلب | إنتاج النفط الخام |
| حسنا اكتب | غلاف نحيف / آبار جانبية |
| نوع المحرك | محرك غاطس مقاوم لدرجات الحرارة العالية |
| مراحل المضخة | مخصصة وفقا لمتطلبات الرفع |
| مادة | مكونات سبائك مقاومة للتآكل |
| نظام التحكم | متوافق مع التحكم VFD |
| نوع الكابل | كابل مدرع رفيع ESP |
| مقاومة درجات الحرارة | مخصصة وفقا لحالة الخزان |
يعتمد التكوين النهائي على عمق البئر وحجم الغلاف وخصائص السوائل وهدف الإنتاج.
| غرض | برنامج ESP التقليدي | ESP ذو القطر الصغير |
| حجم الغلاف المطلوب | غلاف أكبر | غلاف نحيف متوافق |
| مرونة التثبيت | محدود | مناسبة للآبار المقيدة |
| تطبيق المسار الجانبي | صعب | مصممة للآبار الجانبية |
| حجم المعدات | كبير | هيكل متكامل مدمج |
| مواصلات | تكلفة أعلى | التعامل مع أسهل |
| عملية صيانة الآبار | أكثر تعقيدا | تدخل مبسط |
| طلب | الآبار القياسية | تحدي الآبار ضئيلة |
بالنسبة لمشغلي النفط الذين يتعاملون مع الآبار الناضجة أو الهامشية، فإن اختيار مرسب كهروستاتيكي رفيع يمكن أن يتجنب إعادة بناء الآبار الباهظة التكلفة مع توسيع فرص الإنتاج من الأصول الموجودة.
يتوافق التصميم القياسي النحيف الأبعاد مع الملحقات الداعمة لحقول النفط صغيرة الحجم مثل كابلات ESP المسطحة الصغيرة، إغلاق رأس البئر المدمج وخزائن التحكم المصغرة VFD، ومطابقة الملحقات وتكاليف الشراء. تعمل المكونات المضادة للتآكل المقاومة للتآكل على تمديد دورة الخدمة لمجموعة المضخة بأكملها، مما يقلل من تكرار العمل الإنفاق. يعمل الرفع المستمر المستقر على تحسين إنتاج النفط الخام التراكمي للآبار الصغيرة، مما يؤدي إلى تحسينه بشكل فعال الاستثمار الاستغلالي الشامل لمشغلي النفط.
يتم تطبيق المضخة الغاطسة الكهربائية ذات القطر الصغير على نطاق واسع على آبار إنتاج الغلاف الصغيرة البرية، والجانب الجانبي آبار إعادة الإعمار، وآبار تشغيل الأنابيب الملتفة، والآبار المنحرفة الاتجاهية الضئيلة، وآبار النفط الهامشية ذات الإنتاجية المنخفضة مع الآبار الضيقة. إنها بمثابة معدات الرفع الاصطناعي الأساسية لجميع مشاريع حقول النفط المقيدة بالآبار القطر الداخلي.
يتبع هذا المرسب النحيف معايير مطابقة API الموحدة للمعدات ذات القطر الصغير، وهو متوافق تمامًا مع الأجهزة الصغيرة الكابلات المسطحة المدرعة، والفواصل المدمجة في قاع البئر، وتجميعات اختراق رؤوس الآبار الصغيرة، والتردد المتغير المصغر خزائن التحكم. تعمل الواجهات القياسية الصغيرة على تسريع عملية التجميع الميداني وخفض العمل وتبسيط الفحص اليومي صيانة الأعطال، وتقصير دورة بناء اكتمال البئر بأكملها.
A1: إنه مصمم خصيصًا للآبار الضيقة وآبار إعادة الإعمار الجانبية والآبار الاتجاهية الرفيعة آبار تشغيل الأنابيب الملتفة حيث لا يمكن للمرسب الكهروستاتيكي الكبير العادي المرور عبر حفرة البئر.
A2: لا. يضمن هيكل المكره الصغير متعدد المراحل الأمثل التدفق والرفع المستقر. يمكنه الحفاظ على الخام المستمر الإخراج تحت عملية مغمورة طويلة الأجل.
ج3: نعم. نحن نقدم خدمة المضخات الغاطسة الكهربائية ذات القطر الصغير الاحترافية ، وضبط قوة المحرك ، كمية مرحلة المضخة ودرجة مقاومة التآكل وفقًا لعمق البئر الفعلي وحجم الغلاف واللزوجة الخام.
تتبع كل مضخة إجراءات التصنيع الخاضعة للرقابة بما في ذلك:
الآلات الدقيقة
• التصنيع باستخدام الحاسب الآلي لمكونات المضخة
• فحص الأبعاد
• موازنة المكونات الهيدروليكية
تفتيش الجمعية
• فحص تجميع المحرك
• فحص الختم
• اختبار العزل الكهربائي
اختبار الأداء
قبل الشحن، يمكن اختبار كل وحدة مضخة من أجل:
✓ أداء المضخة
✓ المعلمات الكهربائية للمحرك
✓ ختم الضغط
✓ ثبات الجري
✓ أبعاد المكونات
✓ ظروف محاكاة قاع البئر
يدعم فريقنا الهندسي العملاء بدءًا من الاختيار الأولي وحتى التشغيل الميداني:
حسنا تقييم البيانات
يقدم العميل:
• عمق البئر
• حجم الغلاف
• هدف الإنتاج
• خصائص السوائل
توصية تكوين ESP
نحن نحلل:
• مراحل المضخة
• قوة المحرك
• المتطلبات الهيدروليكية
• اختيار المواد
التصنيع والاختبار
الإنتاج يتبع المواصفات الفنية المعتمدة.
دعم التوصيل والتركيب
يمد:
• الوثائق الفنية
• إرشادات التثبيت
• دعم قطع الغيار
قدرة تصنيع احترافية رفيعة لـ ESP
نحن نركز على حلول الرفع الاصطناعي المدمجة ESP لتطبيقات حقول النفط الصعبة.
تشمل قدراتنا ما يلي:
✓ تصميم هندسي نحيف ESP
✓ تكوين المضخة حسب الطلب
✓ تصنيع المكونات الدقيقة
✓ اختبار الأداء
✓ الدعم الفني
✓ خدمة إمداد حقول النفط العالمية
قبل اختيار المرسب الكهروستاتيكي صغير القطر، يوصي مهندسونا بتقييم:
• حجم غلاف البئر
• متطلبات الإنتاج
• ظروف الخزان
• بيئة التشغيل
أرسل معلمات البئر الخاصة بك لتلقي اقتراح تكوين ESP مناسب.
