تم تصميم المضخة الغاطسة الكهربائية ذات درجة الحرارة العالية (ESP) لآبار المياه ذات درجة الحرارة العالية وآبار الطاقة الحرارية الأرضية و تطالب تطبيقات رفع قاع البئر. تم تطويره باستخدام تقنية ESP لحقول النفط، فهو يجمع بين مقاومة درجات الحرارة العالية مكونات المحرك، وهيكل مدمج ذو فتحة رفيعة وتصميم هيدروليكي متعدد المراحل لتوفير رفع مستقر للمياه الأداء تحت ظروف قاسية تحت الأرض.
مع القدرة على التشغيل في بيئات تصل إلى 260 درجة مئوية ودرجة حرارة المحرك والتوافق مع مقاس 4.5 بوصة إلى 10-3/4 بوصة أنظمة التغليف، هذه المضخة ESP ذات درجة الحرارة العالية مناسبة لاستخراج الطاقة الحرارية الأرضية، وآبار الماء الساخن الصناعية، موارد المياه العميقة والتطبيقات الأخرى حيث لا يمكن للمضخات الغاطسة التقليدية أن تعمل بكفاءة.
تم تصميم المضخة خصيصًا للتشغيل المستمر البيئات تحت الأرض ذات درجة الحرارة العالية. يستخدم نظام المحرك مواد عازلة مقاومة للحرارة العالية و مكونات مستقرة للحرارة لتقليل الشيخوخة الحرارية والحفاظ على الأداء الكهربائي أثناء التشغيل على المدى الطويل.
أداء درجة الحرارة الرئيسية:
مقاومة لدرجة حرارة المحرك حتى 260 درجة مئوية
مناسبة للآبار الحرارية الأرضية مع درجات حرارة قاع البئر تصل إلى 200 درجة مئوية
مصممة للتشغيل المستمر في تطبيقات استخراج المياه ذات درجة الحرارة العالية
تقليل خطر انهيار العزل وفشل المحرك الناجم عن الحرارة الزائدة
بالمقارنة مع المضخات الغاطسة القياسية، يوفر هذا المرسب الكهروستاتيكي عالي الحرارة ثباتًا حراريًا محسنًا مشاريع الطاقة الحرارية الأرضية وآبار المياه الساخنة.
تم تطوير المضخة الغاطسة الكهربائية ذات درجة الحرارة العالية في الأصل لتطبيقات حفر الآبار الضيقة في حقول النفط يتميز بهيكل قطره مدمج يسمح بالتركيب في آبار ذات مساحة محدودة.
توفر المضخة المحسنة والواقي والمحرك حلول تركيب مرنة لأغلفة مختلفة الأحجام.
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 338 | 86 |
| حامية | 338 | 86 |
| محرك | 375 | 95.25 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 400 | 101.6 |
| حامية | 400 | 10.1.6 |
| محرك | 456 | 115.82 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 513/538/562 | 130.3/136.7/143 |
| حامية | 513 | 130.3 |
| محرك | 540/562 | 138/143 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 675 | 171.45 |
| حامية | 675 | 171.45 |
| محرك | 738 | 187.45 |
| يكتب | مسلسل | الحد الأقصى للقطر (مم) |
| مضخة | 862 | 219 |
| حامية | 675 | 171.45 |
| محرك | 738 | 187.45 |

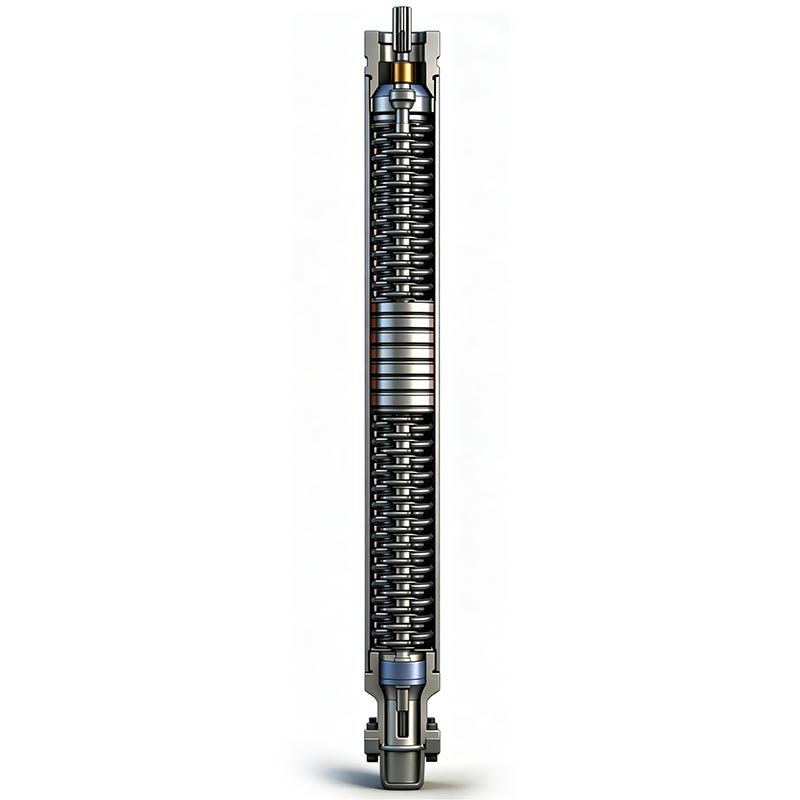

تعتمد مضخة ESP ذات درجة الحرارة العالية هيكلًا هيدروليكيًا متعدد المراحل للطرد المركزي مُحسّنًا لتطبيقات الآبار العميقة.
يوفر التصميم الهيدروليكي:
قدرة عالية على رفع الرأس
إخراج ضغط مستقر
استخراج المياه المستمر من الآبار الحرارية الأرضية العميقة
تحسين الأداء في ظل ظروف درجات الحرارة العالية تحت الأرض
إنها مناسبة للمشاريع التي تتطلب رفعًا رأسيًا لمسافات طويلة، بما في ذلك أنظمة التدفئة الحرارية الأرضية والصناعية إمدادات المياه الساخنة وتنمية موارد المياه العميقة.
تم تصميم نظام المحرك للتشغيل المستمر والحمل العالي في البيئات الصعبة.
مزايا الأداء الرئيسية:
القدرة على بدء عزم الدوران الكامل لبدء التشغيل المستقر
هيكل محمل الدفع عالي المقاومة
تصميم الدوار الأمثل للحد من فقدان الكهرباء وتوليد الحرارة
مكونات سبائك مقاومة للاهتراء لتحسين المتانة
بالمقارنة مع مضخات ESP التقليدية، يساعد تصميم المحرك الأمثل على تقليل استهلاك الطاقة وتحسين الأداء على المدى الطويل كفاءة التشغيل في تطبيقات الآبار ذات درجة الحرارة العالية.
| غرض | مواصفة |
| اسم المنتج | مضخة غاطسة كهربائية ذات درجة حرارة عالية ESP |
| طلب | آبار الطاقة الحرارية الأرضية، وآبار الماء الساخن، وتطبيقات رفع حقول النفط |
| أقصى درجة حرارة للمحرك | تصل إلى 260 درجة مئوية |
| الحد الأقصى لدرجة حرارة البئر | تصل إلى 200 درجة مئوية |
| نوع التثبيت | التثبيت العمودي في قاع البئر |
| نوع المضخة | مرسب طرد مركزي متعدد المراحل |
| توافق الغلاف | 4.5 بوصة، 5.5 بوصة، 6-5/8 بوصة، 7 بوصة، 8-5/8 بوصة، 9-5/8 بوصة، 10-3/4 بوصة |
| عزل المحرك | نظام عزل مقاوم لدرجات الحرارة العالية |
| مادة المضخة | مكونات سبائك مقاومة للاهتراء ومقاومة للتآكل |
| السوائل المناسبة | المياه ذات درجة الحرارة العالية، المياه الحرارية الأرضية، المياه الصناعية |
يتطلب تحديد تكوين ESP الصحيح مراعاة العديد من شروط البئر:
| معلمة الاختيار | اعتبار |
| حسنا درجة الحرارة | تأكد من درجة حرارة الحفرة السفلية ومقاومة درجات الحرارة المطلوبة |
| قطر الغلاف | حدد قطر المضخة وفقًا للقطر الداخلي للغلاف |
| عمق جيد | تحديد مراحل رأس الرفع والمضخة المطلوبة |
| متطلبات التدفق | مطابقة قدرة المضخة مع الطلب على إنتاج المياه |
| نوعية المياه | النظر في التآكل والمحتوى المعدني والشوائب |
| مزود الطاقة | تأكيد متطلبات الجهد والتردد للمحرك |
لاختيار النموذج بدقة، يجب على العملاء تقديم ما يلي:
عمق جيد
حجم الغلاف
درجة حرارة الماء
معدل التدفق المطلوب
مطلوب رفع الرأس
معلومات إمدادات الطاقة

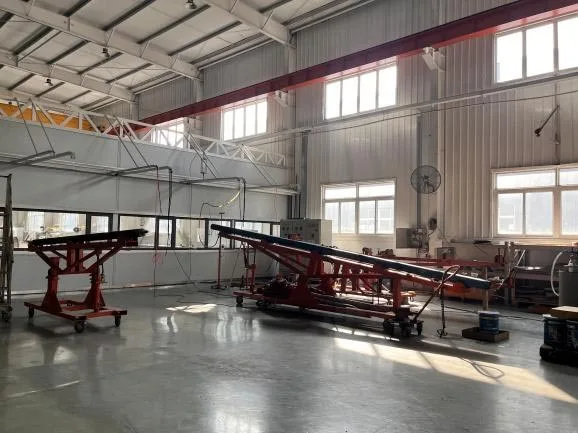

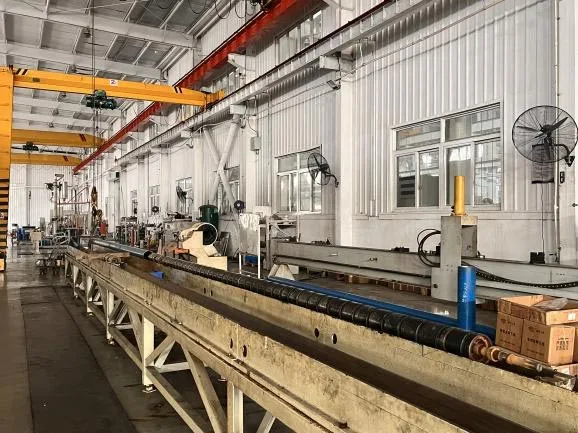

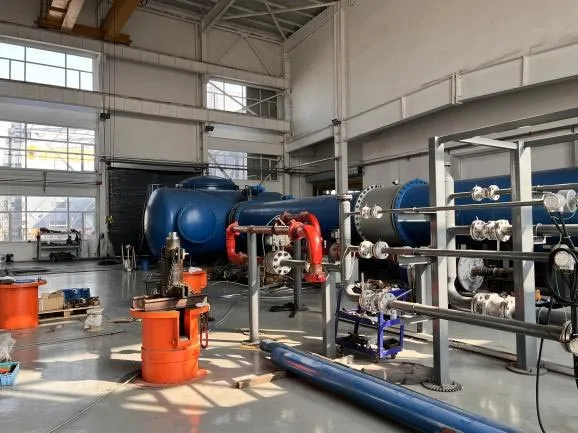

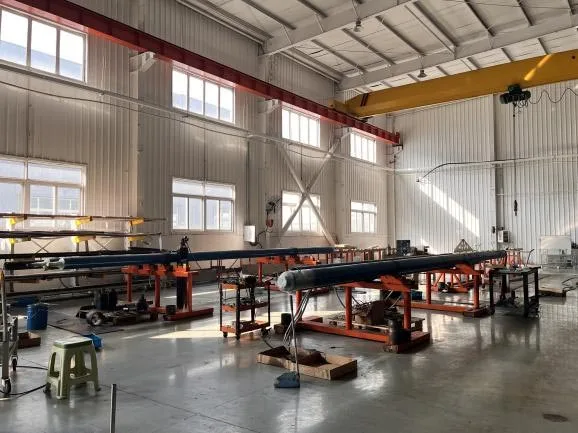

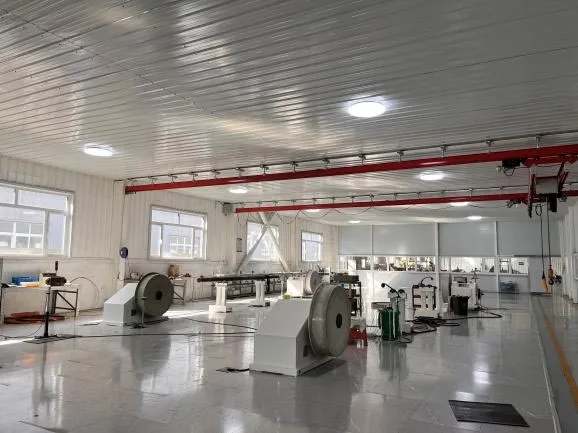

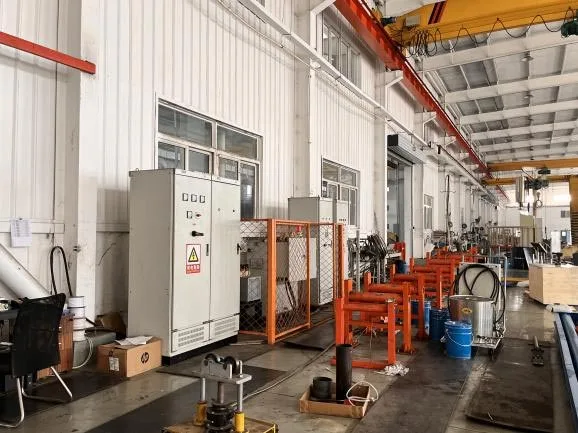

يتم تصنيع كل مضخة غاطسة كهربائية ذات درجة حرارة عالية وفقًا للإنتاج الصناعي الصارم الإجراءات.
مراقبة الجودة تشمل:
اختبار أداء عزل المحرك
فحص السلامة الكهربائية

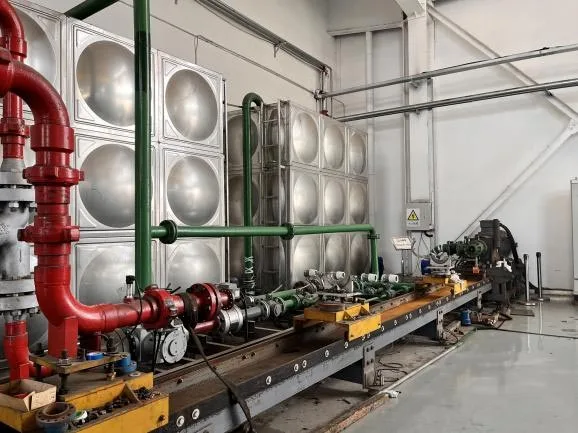

اختبار الأداء الهيدروليكي
فحص أبعاد المكونات
التحقق من التجميع
تركز عملية الإنتاج على ضمان التشغيل المستقر والتجميع الدقيق وعمر الخدمة الطويل في الطاقة الحرارية الأرضية و بيئات الآبار ذات درجة الحرارة العالية.
تستخدم المضخة الغاطسة الكهربائية ذات درجة الحرارة العالية على نطاق واسع في:
مشاريع الطاقة الحرارية الأرضية
أنظمة التدفئة الحرارية الأرضية
مشاريع توليد الطاقة الحرارية الأرضية
استخراج الموارد الحرارية الأرضية العميقة
آبار المياه الساخنة الصناعية
إمدادات المياه العملية الصناعية
استغلال المياه الجوفية ذات درجات الحرارة العالية
أنظمة توزيع الماء الساخن على نطاق واسع
تطبيقات حقول النفط والطاقة
آبار حقن المياه ذات الحرارة العالية
تطبيقات رفع قاع البئر
البيئات تحت الأرض المعقدة
A1: تم تطوير هذه المضخة وتحسينها بشكل احترافي لظروف العمل القاسية ذات درجات الحرارة العالية في حقول النفط صمدت أمام اختبار البيئات الصناعية القاسية. يمكنها الحفاظ على عملية التحميل الكامل المستقرة على المدى الطويل عند أ درجة حرارة المحرك 200 درجة مئوية والتكيف مع درجات حرارة قاع البئر التي تصل إلى 163 درجة مئوية، مما يلبي بشكل كامل المدى الطويل و المتطلبات التشغيلية المستقرة لمختلف آبار المياه ذات درجة الحرارة العالية وآبار الطاقة الحرارية الأرضية العميقة.
ج2: الاستفادة من تصميم الفتحات الرفيعة عالي المستوى والمخصص في الأصل لحفر الآبار الضيقة لحقول النفط، يعتبر الهيكل المدمج ذو القطر الصغير للمضخة الغاطسة الكهربائية ذات درجة الحرارة العالية (ESP) مناسبًا تمامًا آبار المياه الضيقة ذات درجة الحرارة المرتفعة، وآبار الطاقة الحرارية الأرضية الضئيلة، وآبار المياه القديمة التي تم تجديدها. فإنه يحل مشكلة تركيب المضخات الغاطسة كبيرة الحجم في حفر الآبار ذات المساحة المحدودة وتحسن بشكل كبير معدل الاستفادة من المياه ذات درجة الحرارة العالية والآبار الحرارية الأرضية ذات العيار الصغير.
A3: تم تصميمه في الأصل وتطبيقه بشكل ناضج لظروف العمل المعقدة ذات درجات الحرارة العالية في حقول النفط مع موثوقية الجودة والأداء المستقر، تم توسيع هذا المنتج بنجاح ليشمل موارد الطاقة والمياه الجديدة مجالات التنمية. إنه قابل للتطبيق على نطاق واسع على آبار المياه العميقة ذات درجة الحرارة العالية، والمياه الصناعية ذات درجة الحرارة العالية آبار الإمداد وآبار استغلال الطاقة الحرارية الأرضية العميقة وتوليد الطاقة الحرارية الأرضية ومشاريع التدفئة الحرارية الأرضية. بالاعتماد على مقاومتها لدرجات الحرارة العالية في حقول النفط وأداء الرفع العالي، فإنها توفر كفاءة و حلول رفع صناعية موثوقة لاستخدام موارد المياه ذات درجة الحرارة العالية والطاقة الحرارية الأرضية تطوير.
